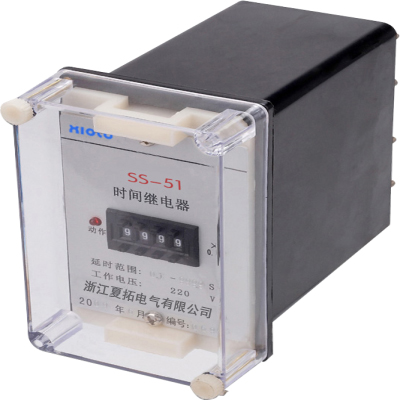

SS-51时间继电器
1　用途
SS-51时间继电器（以下简称继电器）作为辅助元件，广泛用于各种保护及自动控制电路中，使被控制的元件得到所需的延时。
2　结构和工作原理
继电器采用JK－11K、H、Q壳体，其外形尺寸、背后端子及安装开孔图见附图3，背后端子接线图见图1，原理框图见图2。SS-50/C 220V规格外附电阻规格为RX20-20-4k，外附电阻外形尺寸安装图见图3。
SS-51时间继电器为动作延时型数字式时间继电器，由COMS集成电路构成逻辑电路，用晶振经分频计数，由二位数字拨盘整定延时值，为方便地扩大延时范围，由倍乘开关将延时值×0.1、×1、×10，且继电器具有两路独立的延时回路，可分别整定。接通继电器电源，晶体振荡器产生标准时基信号，经分频后按整定要求输入计数器，当计数值达到拨盘开关置数时，符合输出，驱动出口中间继电器，完成延时功能。且继电器还具有发光指示，在延时过程中以0.5Hz频率闪亮，当延时结束时持续闪亮。

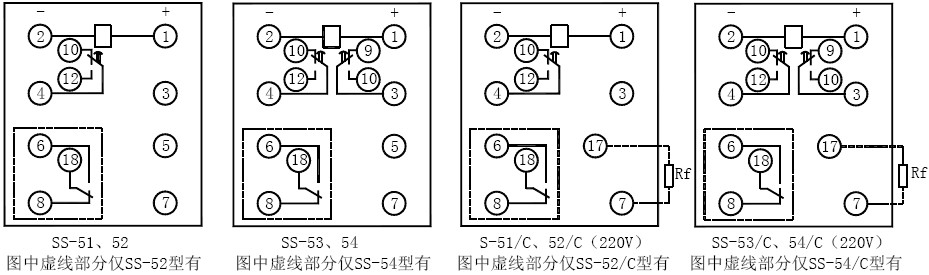

图1 背后端子接线图

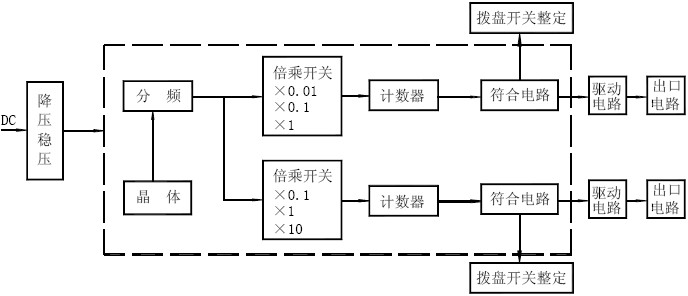

图2 原理框图

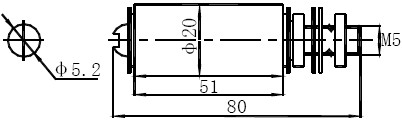

图3 外附电阻Rf外形及安装尺寸图
3　技术要求
1． 继电器的规格见表1。
2．动作值和返回值
在基准条件下，动作电压不大于额定值的70%；返回电压不小于额定值的5%。
3．延时准确度
a．整定误差
在基准条件下，继电器延时触点整定误差不大于±0.5％最大整定值。
表　1

　　整定误差是指继电器施加额定电压时，在同一时间整定点上10次测量算术平均值与整定值之差。
b．延时一致性
　　在基准条件下，继电器延时触点延时一致性不大于0.2％最大整定值。
　　延时一致性是指继电器施加额定电压时，在同一时间整定点上10次测量最大与最小的动作时间之差。
4．温度变化对性能的影响
　　环境温度为标称范围极限值时，继电器应可靠动作，且应满足以下要求：
　　a. 任一延时整定点上的延时准确度不超过第3款规定值的2倍；
　　b. 继电器动作值不大于75％额定电压，返回值不小于5％额定值。
5．电源电压变化对性能的影响
　　电源电压为标称范围极限值时，继电器应可靠动作，且应满足以下要求：
　　任一延时整定点上的延时准确度不超过第4款规定值的2倍。
6．SS-50/220V规格的继电器为短时带电工作制，允许带电不超过20分钟。110V、48V的继电器均能长期带电。
SS-50/C仅有220V规格，为长期带电继电器。
7．功率消耗
在额定电压下，继电器功率消耗为：220V者，12W；110V者，7W；48V者，3.5W。
8．绝缘电阻：不小于300MΩ
　 9．介质强度：继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值），50Hz的交流电压历时1min试验，耐无绝缘击穿或闪络现象。
10．冲击电压：为5kV。
11．触点断开容量
直流有感（τ=5ms）回路，U≤250V，I≤0.5A，为50W；在交流（cosФ=0.4）回路，U≤250V，I≤1A，为250VA。
12．电寿命5×103次，机械寿命104次。
13．重量：约为1kg。
4　调试方法
　　在使用之前，应检查所接电源是否正确，引出端子连接是否正确，并按下列方法进行延时整定。
　　继电器铭牌上装有相互独立的两位拨盘开关，可根据需要进行相互独立的两路延时整定，公式为：t＝N×T0（s）
　　公式中t为所需延时，N为拨盘置数，T0为时基。
例如：延时t＝4.9s。可选择T0＝0.1s（只需将插头插入对应的0.1位置，对应开关拨到“ON”位置），拨盘置数N为49，即可实现：
t＝N×T0＝49×0.1＝4.9s。
5 订货须知
订货请指明继电器的型号、名称、额定电压值及安装方式。
6 外形及安装方式尺寸图
