1 用途

DX–31B、 32A 、32B型信号继电器适用直流操作的继电保护电路中，DX–31BJ型信号继电器用于交流操作系统中，作为动作指示器。

2 结构与工作原理

继电器采用JK嵌入式壳体，具有嵌入式后接线（JK–01K）和凸出式后接线（JK–01H）二种结构型式，其外形及安装尺寸见附录3，背后端子接线图见图1。

图1中Rf为电压保持回路外附降压电阻，使用继电器前必须按图接入回路内。外形见图2，规格见表1。

继电器由磁轭板、线圈、衔铁、触点、信号灯组成。

DX–31B继电器是带有动作指示钮式的继电器。当线圈通电时衔铁被吸合，信号钮弹出，同时动合触点闭合。手动复归。

DX– 32A 和DX–32B继电器，利用信号灯作为信号指示，当工作线圈通电时，衔铁被吸合，触点处于工作状态，其中一组触点将保持线圈通电，信号灯，显示动作，当工作线圈断电时，由于保持线圈的作用，触点仍处在工作状态。当保持线圈断电时，继电器则返回到起始位置，指示灯灭。

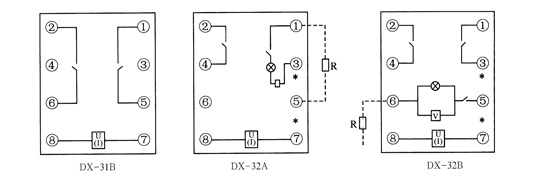

图1 背后端子接线图

表

3 技术要求

1. 额定值

继电器工作线圈的额定值为：12、24、48、110、220V或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、0.2、0.025、0.5、0.75、1、2、4A。

2. 动作值

　　动作电压不大于70％额定电压，动作电流不大于90％额定电流。

3. 保持值

　　保持电压不大于80％保持回路额定电压。

4. 返回值

返回值不小于5％额定值。

5. 动作时间

电流型施加1.2倍额定值; 电压型施加额定值时, 继电器动作时间不大于30ms。

6. 功率消耗

电流绕组，不大于0.3W；电压绕组，不大于3W。 DX–32A电压保持回路220V，不大于10W；110V，不大于5W；48V，不大于3W。

　　DX–32B电压保持回路220V，不大于20W；110V，不大于10W；48V，不大于4W。

7. 触点容量

在电压不超过250V时，触点断开容量在直流有感负荷（τ= 5±0.75ms）电路中为30W，在交流电路中（cosφ=0.4±0.1）为100VA。

触点长期允许通过电流不大于 3A 。

8. 介质强度

　　继电器各导电电路连在一起对外露的非带电金属部件及外壳之间，应承受2kV、50Hz的交流试验电压历时1min试验，无绝缘击穿或闪络现象。

9. 重量约为 0.4kg 。

10.　电寿命为10³次，机械寿命5×10⁴次。

4　调试方法

1.　检查调整动触点与静触点间隙不小于 0.8mm 。

2.　断电闭锁后，触点超行程不小于 0.2mm 。

3.　调整触点压力可改变继电器动作值(电流或电压)。

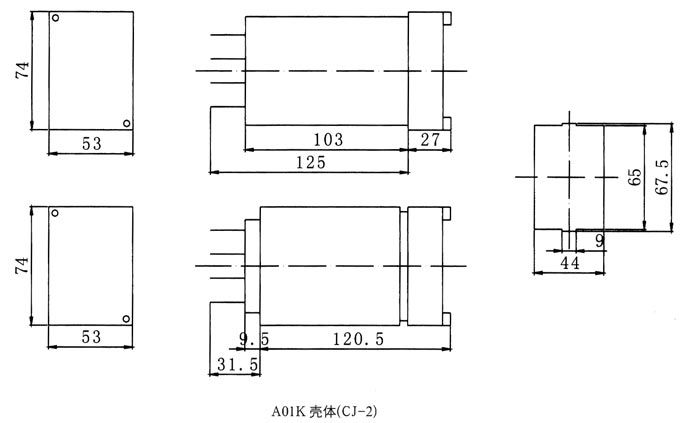

5　外形及订货尺寸
