JX-3/1型闪光信号继电器（以下简称继电器）适用于各种镶嵌屏及信号保护屏上，当被保护系统发生故障，主保护继电器动作时,通过闪光继电器控制各种灯光信号。

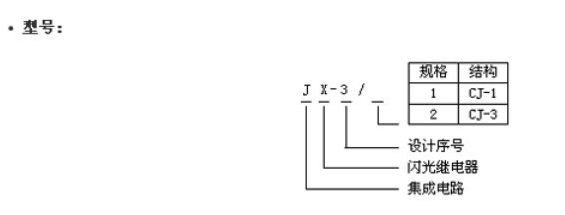

1 型号

2 特点

2.1 直接带节能灯；

2.2 继电器触点输出；

2.3 面板上具有信号灯指示；

2.4 如果辅助电源接反，不会对机器损坏。

3 结构及工作原理

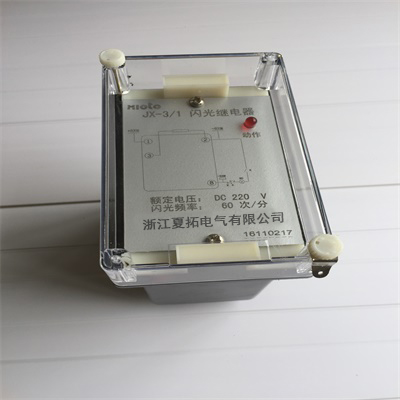

JX-3/1型继电器采用标准JK-11K、H、Q壳体，其外形及安装尺寸见附图，背后端子接线见图1。前改为透明有机玻璃，可以清楚的观察到继电器信号灯的显示，该继电器维修方便。

继电器利用集成电路、电阻、电容构成RC振荡器，由控制回路控制起振，并由集成电路内部分频器分频选择得到所需的振荡频率信号，此信号一经放大，由继电器触点输出。

4 主要技术数据

4.1闪光频率：60次/分。

4.2直流额定电压：220V、110V、48V。

4.3触点形式：一副动合触点;

4.4功率消耗

直流电压回路(辅助激励量)功率消耗220V时不超过15W，110V时不超过7W，48V时不超过3W。

4.5触点性能

在电压为220V时，电流为2A的直流纯阻性电路中，继电器应能可靠动作及返回6×104次。

4.6机械寿命

继电器的输出触点不接负荷，应能可靠动作及返回105次。

5 校验及整定方法

5.1 继电器使用前应检查运输过程中有无损坏。如正常，则拆下继电器的透明壳罩，按以下规定进行校验和整定。

5.2 整定方法

按图2接好线，给上电源，面板上的红色指示灯不闪烁，继电器也不动作。合上开关K，面板上的红色指示灯开始闪烁，继电器开始动作，BD信号灯开始闪烁，闪光频率为每分钟60次。

图 2 JX-3/1实验接线图

R-外附电阻，220V时，R=4.7K，25W，110V时，R=2.2K，15W，48V时，R=680Ω，7.5W，BD-信号灯XD5 220V

K-单刀单掷开关

注意：接线时辅助电源的正极和负极不要接反否则产品将不能正常工作，但不会损坏装置。
