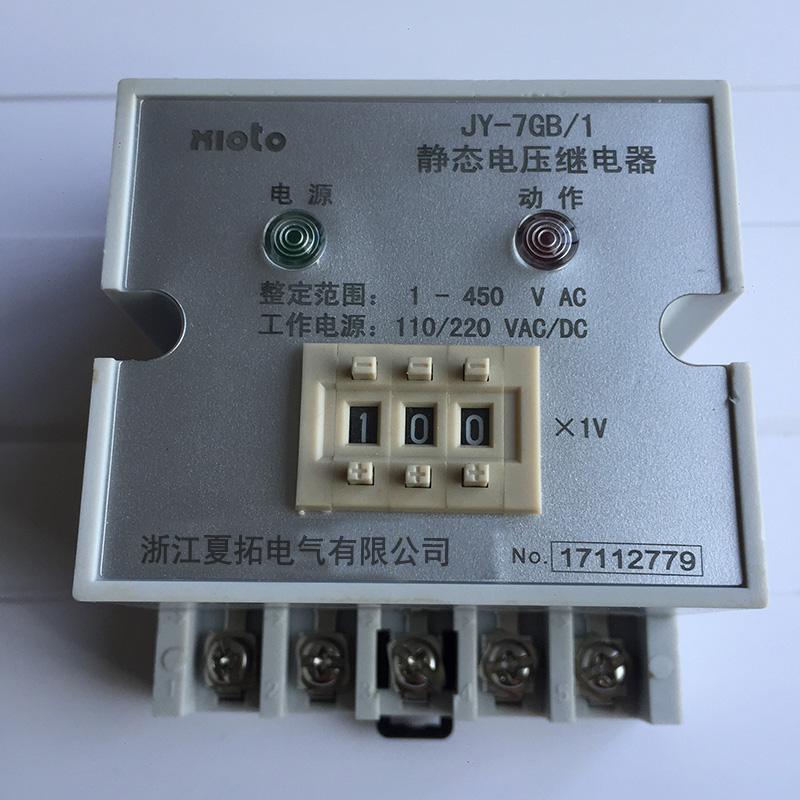

静态电压继电器(JY-7GB/1)

产品简介

过电压继电器用于判别发电机、变压器输电线路等电力设备的电压过低，用做失电保护或作为闭锁元件

可彻底解决电磁型继电器运行时接点抖动、拒动，定值整定精度不高，返回系数受电磁影响的缺路，能替代DY-31\32C\35\38等电磁型及静态型继电器

具体特点如下：

1、整定方便，采用三位拨盘开关整定，直观方便，无须校验。

2、精度高，级差小为0.1V与1V，误差小。

3、可靠性高，无抖动，无拒动，动作快，返回系数高

可以导轨安装，也可以固定安装，极大的方便了客户的空间、成本及安装时间。

产品参数

2.1环境基准条件 3.2正常使用条件

环境温度: 20 士2℃ 环境温度:-25℃ -+50℃

相对湿度: 45%~75% 环境相对湿度: 不大于90%

大气压力: 80Kpa~ -106Kpa 大气压力: 80Kpa~ -110Kpa

存储和运输过程中的极限温度: -25℃~+75℃

使用地点的海拔高度: 不高于3000米

使用环境的周围介质无爆炸危险品: 不含有腐蚀性气体: 所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

2.2 额定参数

电压整定范围:1-440V,0.5 -99.9V.

额定频率: 50HZ; 60HZ

辅助电源额定电压220VDC: 110VDC: 48VDC; 380VAC; 220VAC,电压允许波动范围: 0.8- 1.15倍额定电压。交直流通用。

2.3最大功耗:

交流电流回路: 在5A下每相不大于0.5VA: 在1A下每相不大于0 2VA.

2.4辅助电源: 220VDC时不大于6W; 220VAC时下不大于10VA

2.5触点最大容量:

负载能力: 直流250V以下，T=5ms，感性负载50W，阻性负载150W:

交流250V以下，负载500VA;

2.6允许长期接通电流: 2A。

2 7绝缘电阻:用开路电500V兆欧表测量继电器各导电端子连在一起对外露的非带电金属部分或外壳之间绝缘电阻应不小于10MΩ

2.8绝缘耐压: 各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压1000V，历时一分钟无击穿。

2 9抗干扰性能: 符合国家GB6162-85 《静态继电器及保护装置的电气干扰试验》标准。

2.10电气寿命: 在DC250V回路，切斯电流T=5ms,50W时，10万次以上。

2.11机械寿命: 触点在空载状态下为300万次。

整定方法与使用

本继电器采用数字拨盘整定，三位数字从左到右分别为百位、十位、个位，三位数字即为整定的电流，按1-440V的范围。例如:

三位数字是225，即为225V.由于本系列继电器采用开关电源，所以辅助电源无须考虑极性，只要电压符合即可，被测电压无须考虑串、并接法，只要按接线图接入即可。

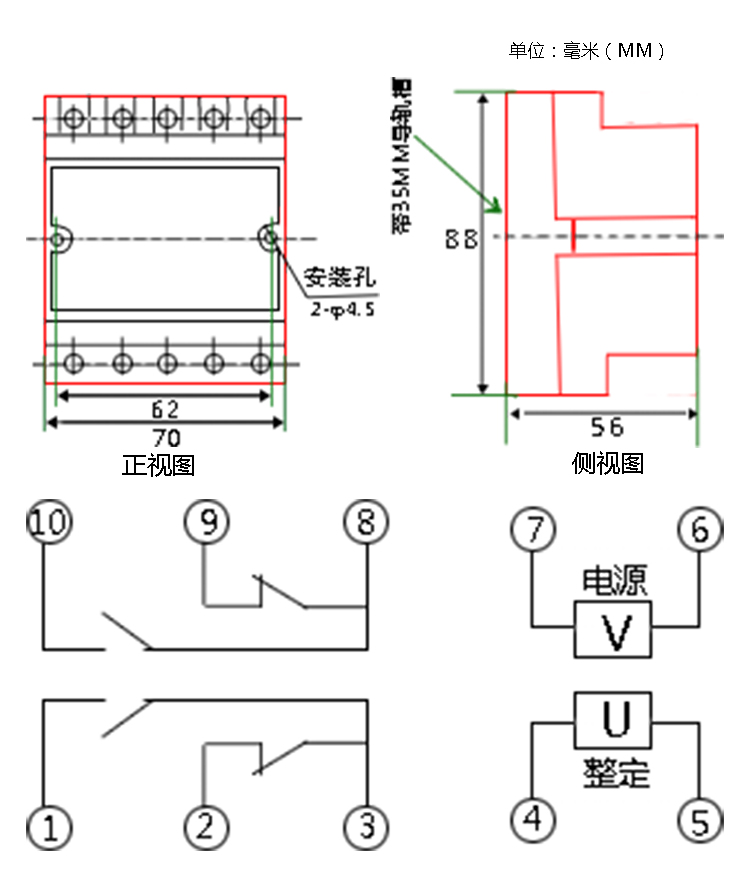

外型尺寸及端子接线图
