JY8-12A

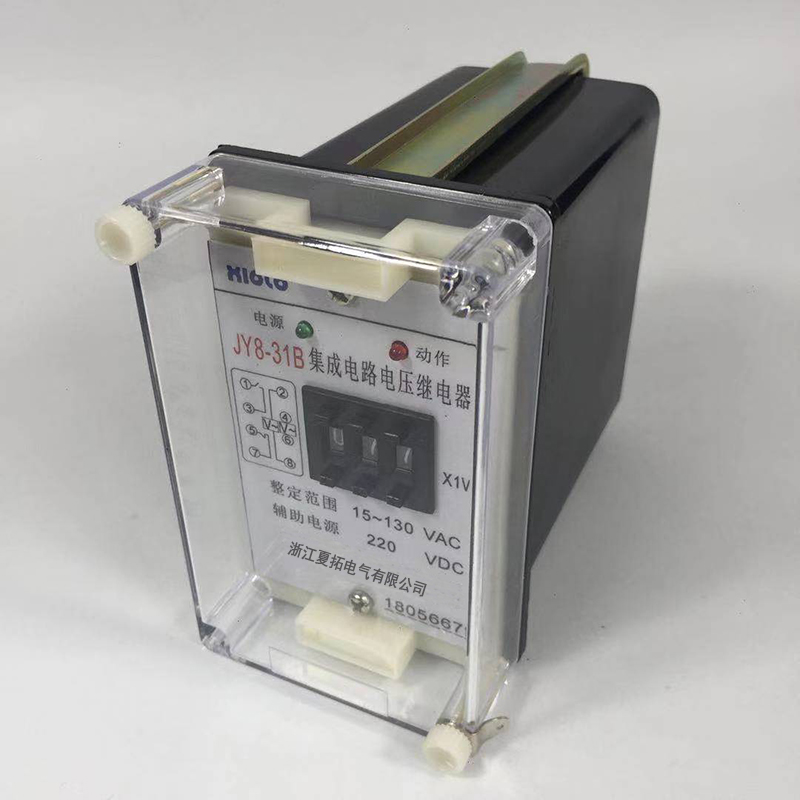

集成电路电压继电器是静态型、瞬动、交流电压继电器。用于发电机、变压器和输电线的继电保护装置中，作为过电压保护和低电压闭锁的动作元件。继电器采用数码拨轮开关，专用开关稳压电源，高性能中间继电器，确保整机安全可靠。

本系列产品是专为替代DY系列继电器而设计的升级产品，整定值在15V以上者不需要加直流辅助电源。该产品同时具备精度高、功耗小、动作时间快、返回系数高、整定直观方便、整定范围宽以及作为低电压使用时无抖动现象等优点。而且继电器外型尺寸及接线端子与DY系列完全相同，替换方便。

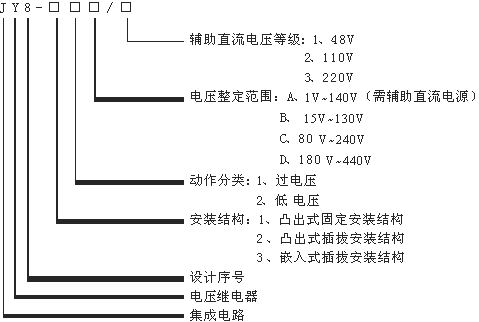

型号说明

JY8-12A技术参数

1、电压整定范围 19V-130V或40V-260V

2、功耗最大功耗不大于5W。

3、动作时间欠电压继电器：0.5倍整定值的动作时间不大于20mS。

4、过电压继电器：1.2倍整定值的动作时间不大于25mS。2倍整定值的动作时间不大于20mS。

5、返回时间欠电压继电器返回时间不大于27mS；过电压继电器返回时间不大于27mS。

6、返回系数欠电压继电器返回系数1.04～1.08，过电压继电器的返回系数0.93～0.97。

7、整定误差额定值在19V至最大值范围内，整定误差不大于2％；在极限温度下，19V以上任一整定值的误差不大于3％。

8、触点容量：继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，电压不大于250V的交流电路（功率因数COSΦ为0.4±0.1）为250VA。继电器触点可长期接通5A。

9、电寿命不低于105次。

10、机械寿命不低于106次。

11、介质强度继电器各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V（有效值），50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。

12、绝缘电阻继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

13、工作环境条件温度-10℃～+50℃，相对湿度不大于90％，海拔高度不大于2000M。

14、抗干扰性能继电器的抗干扰符合DL478-92《静态继电保护及安全自动装置通用技术条件》。

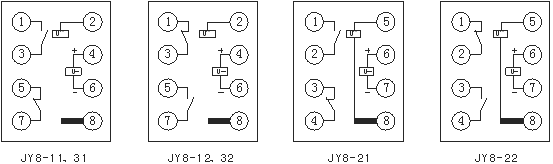

JY8-12A内部接线图

继电器外形及开孔尺寸图

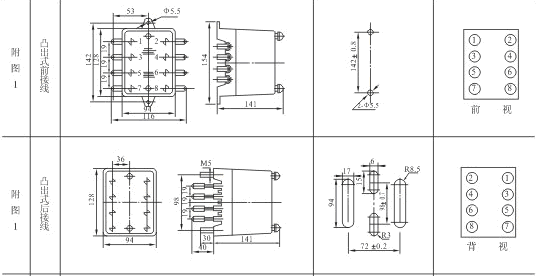

JY8-10系列采用凸出式固定结构，外形及安装开孔尺寸详见下图

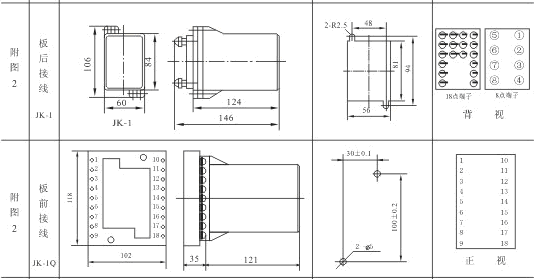

JY8-20系列采用凸出式插拔结构，外形及安装开孔尺寸详见下图

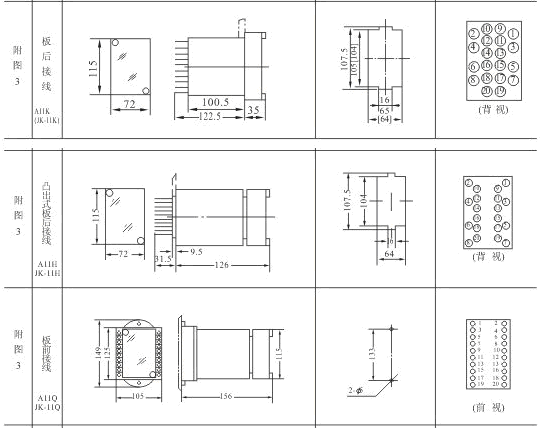

JY8-30系列采用嵌入式插入结构，外形及安装开孔尺寸详见下图
