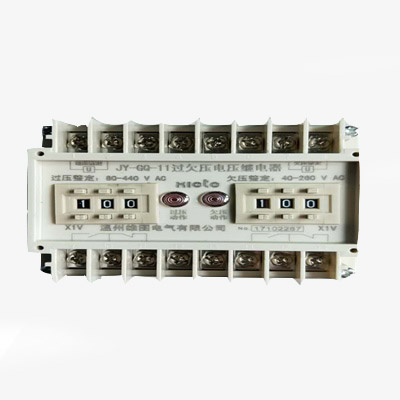

JY-GQ-11过欠压电压继电器
产品简介
过欠压电压继电器用于判别发电机、变压器和输电线路等电力设备的电压过高或过低，用作过电压保护、失电保护或作为闭锁元件。
可彻底解决电磁型继电器运行时接点抖动、拒动，定值整定精度不高，返回系数受剩磁影响的缺陷，能替代DY-31\32C\35\38等电磁型继电器。
具体特点如下：
1、整定方便，采用三位拨盘开关整定电压值，直观方便，无须校验。
2、 辅助电源采用开关电源工作方式，交直流通用，范围大，交流80V～260V，直流100V～300V。电压整定在40V以上可以做无源电压。
3、精度高，级差小为0.1V与1V，误差小。
4、可靠性高，无抖动，无拒动，动作快，返回系数高。
可以导轨安装，也可以固定安装，还新增面板型体积为传统型小2倍。
产品参数
正常使用条件
环境温度：-10℃～+50℃
环境相对湿度：不大于90%
大气压力：80～110KPa
储存和运输过程中极限温度：-25℃～+70℃
使用地点的海拔高度：不大于2500米
使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低 到允许极限值以下。
额定参数
额定交流电压：100V；100/V；220V；380V
额定频率：50HZ；60HZ
辅助电源额定电压：220VDC；110VDC；48VDC；380VAC；220VAC，电压允许波动范围：0.8～1.15倍额定电压。
需辅助电源整定范围：0.5-99.5V、1-440V。
延时整定范围：0-9.9S。
无需辅助电源整定范围： 40-260V、180-440V，过欠压均可各自整定。
最大功耗：
交流电压回路：100V下每相不大于0.5VA
交流电流回路：在5A下每相不大于0.5VA；在1A下每相不大于0.2VA。
辅助电源：220VDC时不大于6W；220VAC时不大于10VA
触点最大容量：
切断负载能力：直流250V以下，τ=5ms，感性负载50W，阻性负载150W；
交流250V以下，负载1200VA；
允许长期接通电流：2A。
交流回路过载能力：
交流电压回路：1.2倍额定电压下可连续工作。
绝缘电阻：用开路电压500V兆欧表测量继电器各导电端子连在一起对外露的非带电金属部分或外壳之间绝缘电阻应不小于10MΩ。
绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压1000V，历时一分钟无击穿。
抗干扰性能：符合国家GB6162-85《静态继电器及保护装置的电气干扰试验》标准。
电气寿命：在DC250V回路，切断电流τ=5ms，50W时,104次以上。
机械寿命：触点在空载状态下为300万次。
整定方法与使用

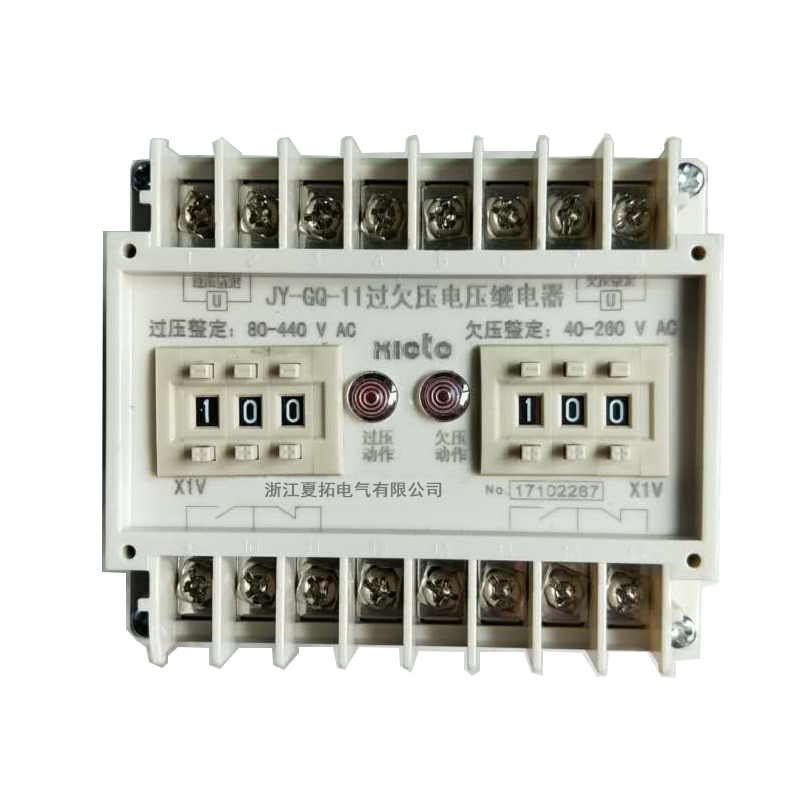

本继电器采用数字拨盘整定，两组三位数字从左到右分别为百位、十位、个位整定的电压，按1-440V的范围。例如：
前三位数字过压整定，是225，即为225V。后三位数字欠压整定，是070，即为70V。由于本系列继电器采用开关电源，所以辅助电源无须考虑极性，只要电压符合即可，被测电压无须考虑串、并接法，只要按接线图接入即可。

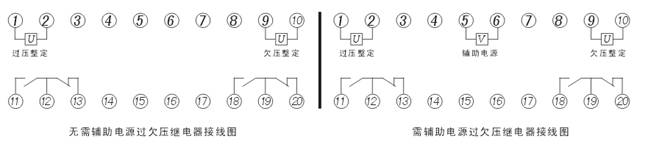

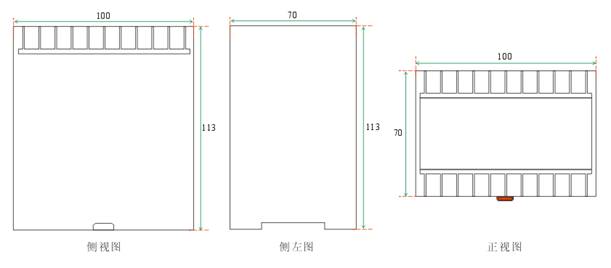

外形尺寸及典型接线图
