JZS-7/249用途

JZS-7/249静态可调延时中间继电器用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。可根据需要自由调节通电延时或断电延时的时间。

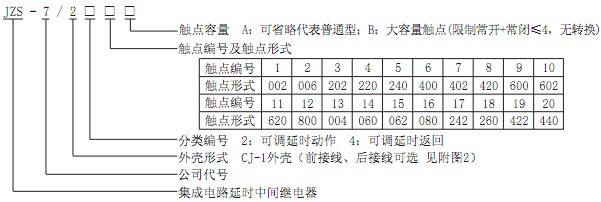

JZS-7/249型号命名

JZS-7/249主要性能

本系列产品为静态储能延时型中间继电器，通电瞬间电容储能，继电器通过数字电路根据用户设定去控制中间继电器断开或动作，从而达到延时目的。具有下列特点：

1、采用高性能密封继电器。防潮，防尘，不断线，可靠性高。

2、继电器动作后有灯光指示，有电源指示。

3、继电器的电气寿命和机械寿命长。

4、触点容量大，触点接触电阻小。

5、绝缘耐压水平高。

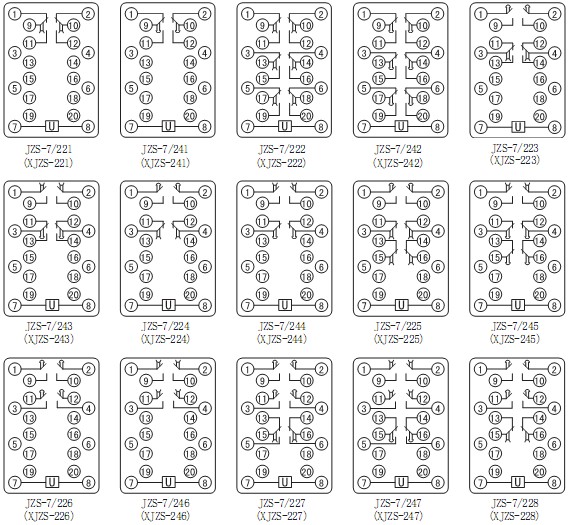

JZS-7/249内部接线图

JZS-7/249外形及安装开孔尺寸图

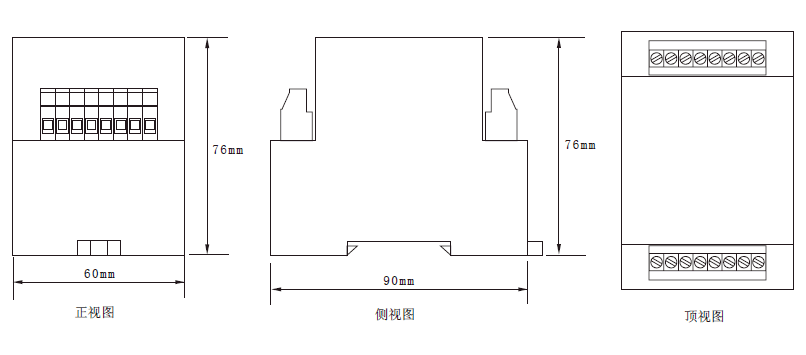

导轨安装结构

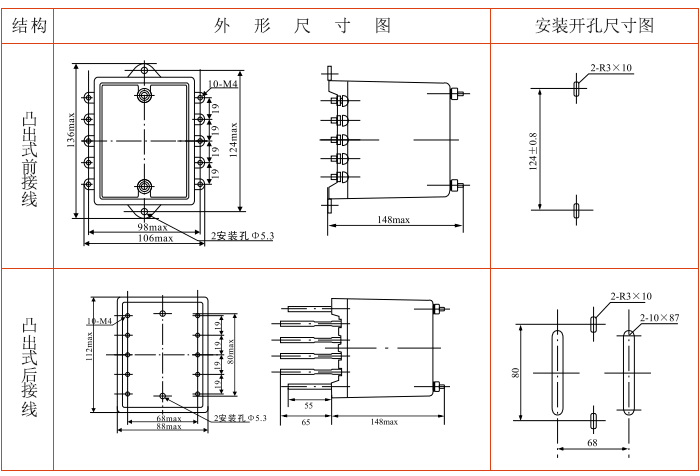

凸出式固定结构(凸出式前接线、凸出式后接线)

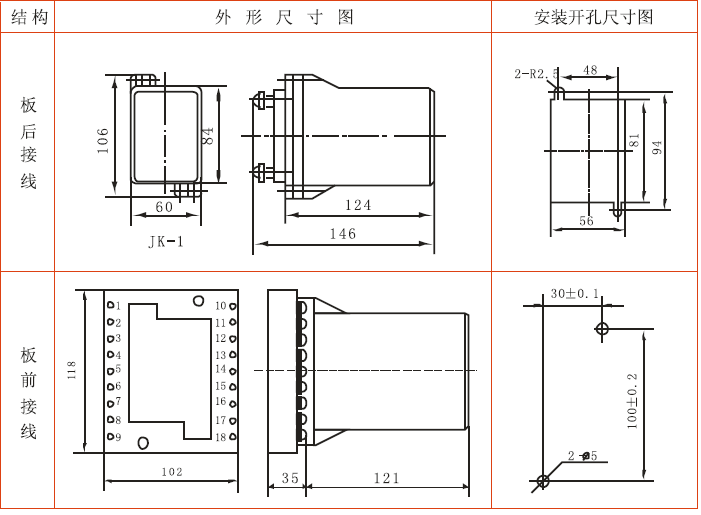

凸出式插拔结构(JK-1板后接线、JK-1Q板前接线)

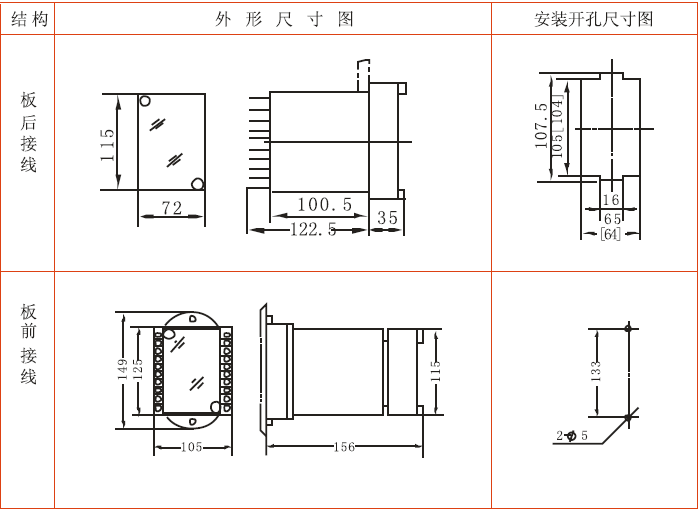

嵌入式插拔结构(A11K板后接线、A11Q板前接线)

JZS-7/249订货须知

JZS-7/249订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
