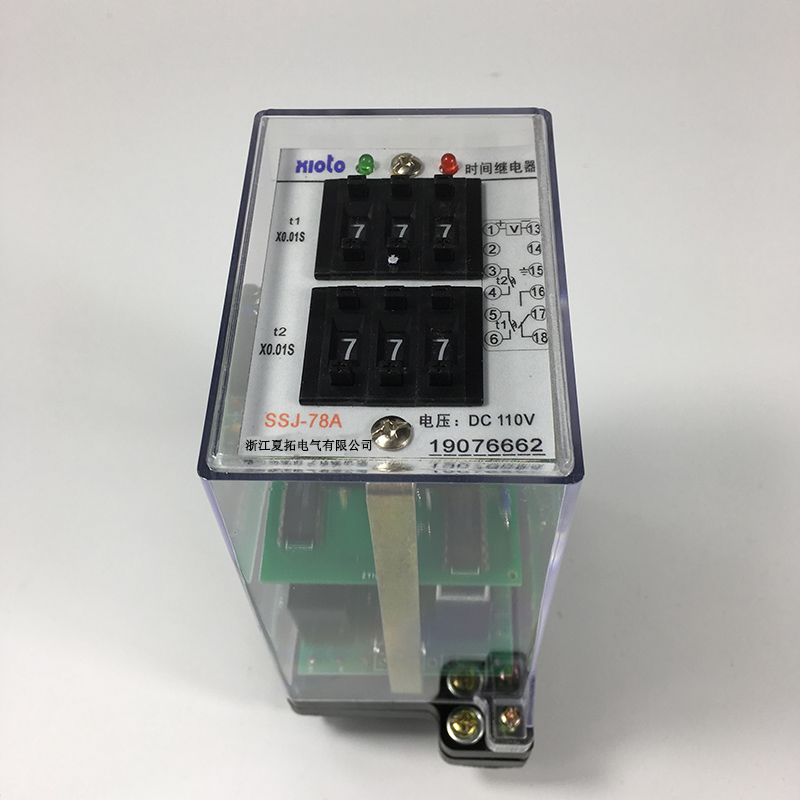

一，概述
SSJ－78D、79D系列大功率时间继电器用于电力系统继电保护及自动装置，常用的时间元件。
二，继电器具有如下特点
1，主电路由石英晶体谐振器和中规模CMOS数字集成电路构成。具有极高的延时准确度和稳定性。可以将阶段式继电保护的配合时间级差压缩0.2秒。
2， 具有很高的抗干扰能力和可靠性。,
3， 采用数字拨码开关进行延时整定，直观简便。
4， 具有相当宽的延时范围，便于选用。
5， 具有功耗低的特点。
6，安装形式，凸出式与嵌入式安装。
7， 具有抗直流电源抖动功能，当时间继电器的上级继电器的触点产生抖动时，时间继电器的工作电压就从某一残压到正常工作电压之间来回抖动，该继电器由于采用的抗抖电路，保证继电器正确工作。
该继电器系电磁式时间继电器的更新换代产品，可以替代DS－20、DS－30、DS－110、120型时间继电器。

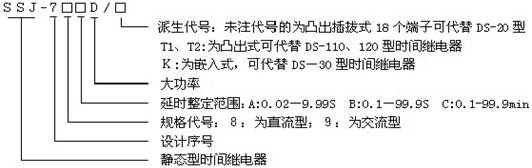

三，技术数据

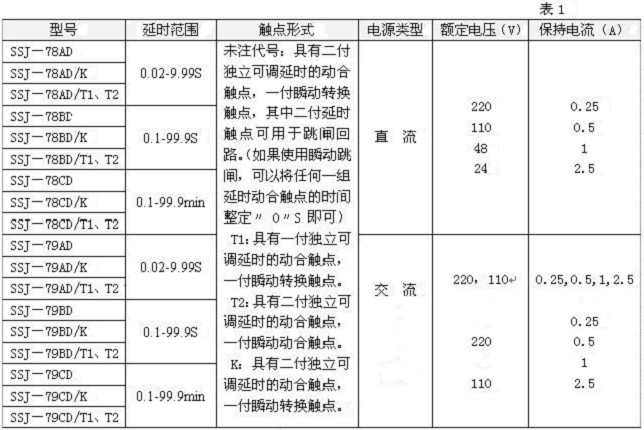

1， 继电器的型号和技术数据见表１

2， 动作值：直流继电器的动作电压不大于70%额定电压；交流继电器的动作电压不大于85%额定电压。
3， 返回值：继电器的返回电压不小于5%额定电压。
4， 保持电流：不大于80% 额定自保持电流。

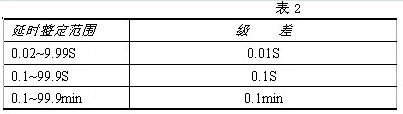

5， 延时整定范围和级差见表２。
6，延时整定值的平均误差：不大于0.1%延时整定值＋5ms。


7， 动作延时一致性：不大于0.1%延时整定值+5ms。
8， 触点性能
1)，触点性能：能长期接通５Ａ电流，接通20A历时1S。
2)，触点分断容量：最大分断功率为50W，可靠动作5000次。
9， 功率消耗：在额定电压下，继电器的功率消耗不大于9W。
1) 当额定电压220V时，直流电源在97V到220V之间来回抖动时不会使延时回路误动。
2)当额定电压110V时，直流电源在48V到110V之间来回抖动时不会使延时回路误动。
四，新老继电器代换表

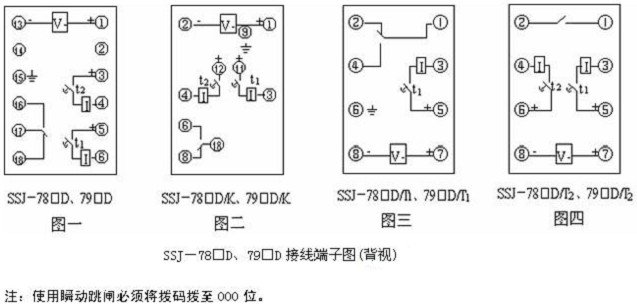

五，内部接线图

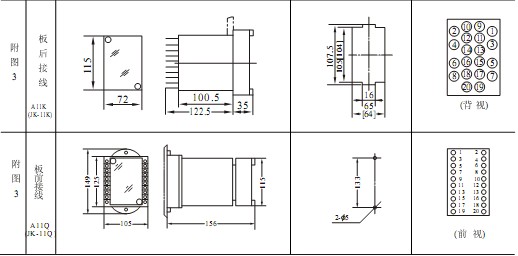

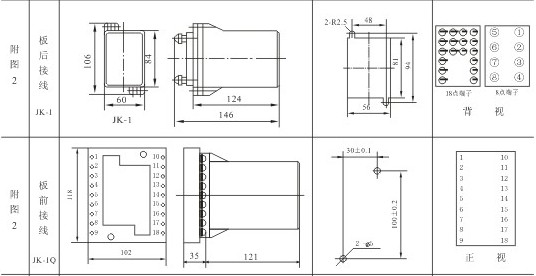

六，外形及安装开孔尺寸图
凸出式固定安装结构

凸出式插拔结构

嵌入式插拔结构
