DZ-700/5300用途

DZ-700/5300电磁式中间继电器（以下简称继电器）作为一种辅助继电器用于直流操作的各种保护和自动控制装置中，以增加触点的数量及容量。

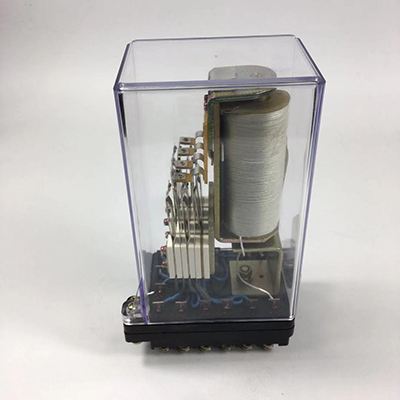

DZ-700/5300结构与工作原理

继电器采用JK-4壳体。，其外形尺寸、背后端子及安装开孔图见附录2。背后端子接线图见图1。继电器是在DM1电码继电器的基础上，增加底座和外壳而成。当在继电器线圈上加电压，且等于或大于动作电压时，衔铁就被电磁吸力吸靠在铁心上，而接触片在衔铁顶板的推动下，触点接通、断开或转换被控制电路，当继电器线圈被断电或电压降低到小于返回电压时，衔铁在接触片的作用下返回到原来位置。

DZ-700/5300主要技术要求

1．继电器的额定电压及线圈电阻值见表1。

额定电压 220V 110V 48V 24V 12V
线圈电阻 12100Ω 4000Ω 650Ω 280Ω 72Ω
2．继电器动作电压不大于额定电压的70％。
3．继电器返回电压不小于额定电压的5％。
4．继电器的动作时间不大于60ms。
5．功率消耗
在额定电压下不大于4W。
6．热性能
当环境温度为40℃时，继电器线圈长期耐受110%额定电压值，温升不超过65℃。
7．介质强度
继电器各导电电路连在一起与外露的非带电金属部分及外壳之间、线圈电路与触点电路之间，应能承受1kV（有效值）、50Hz的交流试验电压，历时1min，而无绝缘击穿或闪络现象。
8．触点断开容量
在直流有感（τ=5ms）回路，U≤250V，
I≤2A，为20W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，为80VA。
9．继电器电寿命为5×103次。
继电器机械寿命为104次。
10．重量约为0.8kg。

DZ-700/5300订货须知

订货时请指明继电器的型号、名称、额定电压、触点形式及安装方式

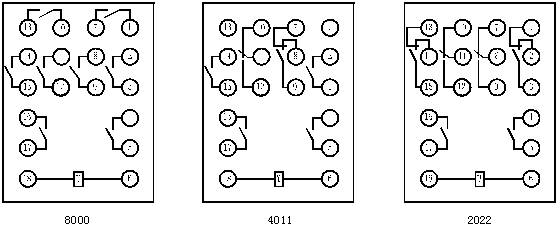

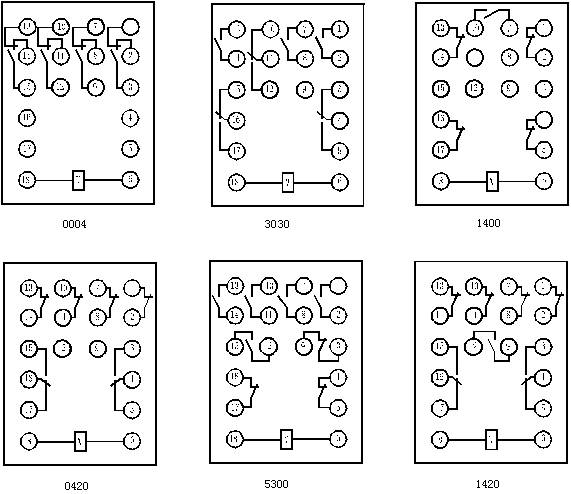

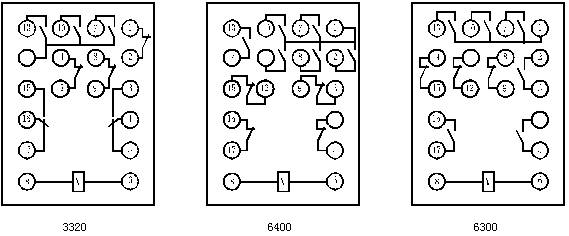

注：背后端子接线图下面的四位数字从左至右分别表示动合触点数、动断触点数、转换触点数及过渡转换触点数。 图1 背后端子接线图

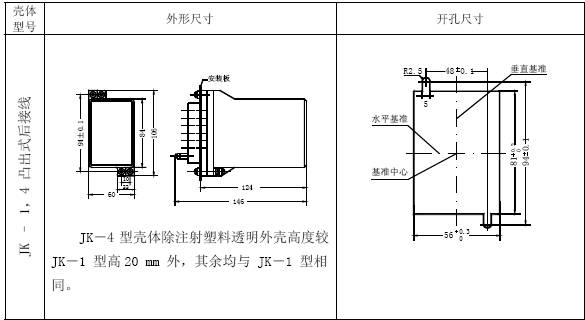

DZ-700/5300外形及开孔尺寸
