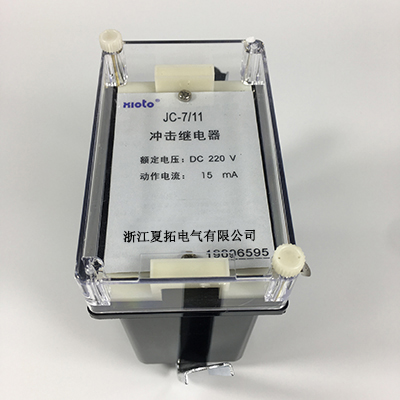

JC－7型静态冲击继电器

JC-7/11、JC-7/12为普通冲击继电器。其功能为：a.电流突增动作；b．电流突减返回；c．手动复归。

JC-7/21、JC-7/22在具有JC-7/11、JC-7/12功能的基础上，还增加了延时功能即：

1.概述

用途 JC－7型冲击继电器（以下简称继电器）适用于直流操作的继电保护及控制回路中，作为集中信号的主要元件。

2.功能

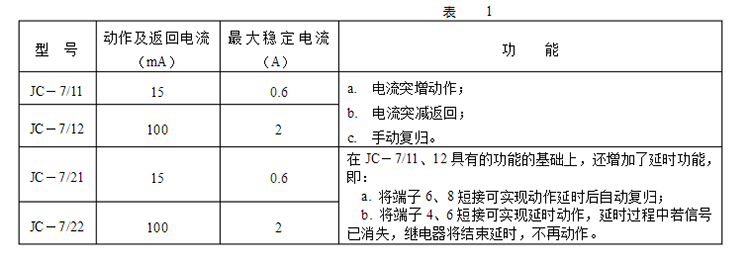

继电器的功能见表1。

3.特点

抗纹波干扰能力强，灯丝的冷态电阻与热态电阻差引起的电流突减不会使继电器误返回。

4.结构与工作原理

4.1结构

继电器的壳体有JK－11K、Q、H型三种不同的结构可供选用，

4.2工作原理

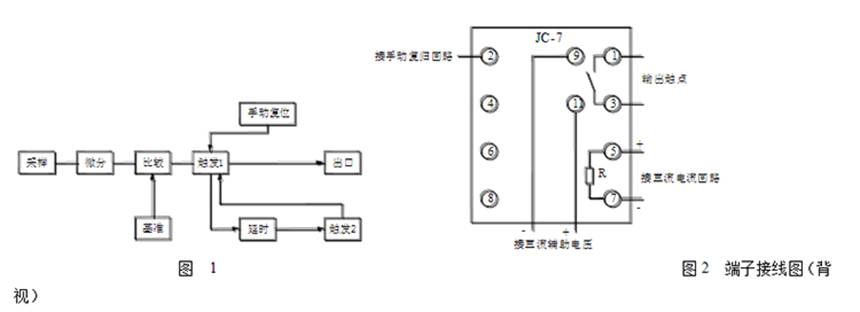

继电器的原理框图见图1。

如图1所示，当流过采样回路的直流电流突然增加时，采样微分回路将这一信号转变为一正的尖脉冲，与基准电位比较，条件满足时，比较器发出一正的方脉冲，触发器翻转并保持，出口继电器动作。当流过采样回路的直流电流突然减小时，采样微分回路将这一信号转变为一负的尖脉冲与基准电位比较，条件满足时，比较回路发出一负的方脉冲，触发器翻转并保持，出口继电器返回。

继电器的延时自动复归功能：当触发器翻转，出口继电器动作后，延时回路开始延时，到预定时间后，向触发器发出一复位信号，继电器返回。

继电器延时动作功能：当第一级触发器翻转后，延时回路开始延时，到达预定时间后向第二级触发器发出一动作脉冲，出口继电器动作。

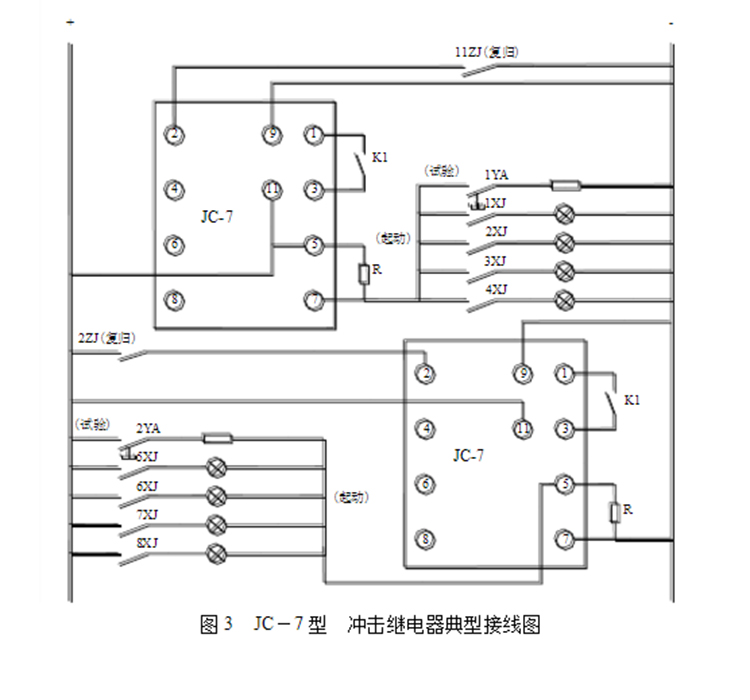

继电器的端子接线图见图2。

5.技术数据

额定电压： DC：220、110、48V。

冲击动作及返回电流： 见表1。

最大长期稳定电流： 见表1。

延时时间： 2～10s，连续可调。

动作可靠性

a. 对动作电流为100mA的继电器，同时闭合20路白炽灯负载（总电流约2A），继电器应能可靠动作并保持。

b. 当直流电源纹波达10%，且稳定电流为继电器的最大稳定电流时，接通或断开继电器的动作电流，继电器仍应可靠动作及返回

触点容量

在电压不大于250V，电流不大于2A，时间常数为5±0.75ms的直流有感负荷回路中，继电器触点的断开容量为50W。

在此负荷下，继电器能可靠动作及返回103次。

机械寿命 触点不加负载，继电器应能可靠动作及返回104次。

绝缘电阻 不小于300MΩ

介质强度 端子对外壳能耐受2kV、50Hz的试验电压，输入、输出端子间以及同组触点端子间能耐受1kV、50Hz的试验电压而无击穿或闪络现象。

冲击电压

能承受标准雷电波、电压峰值为5kV的短时冲击电压的检验。

重量：继电器约为1kg。

6.订货须知

订货时应指明：

继电器的型号、名称和数量；

冲击动作及返回电流值；

辅助电源电压值；

继电器的安装方式；

收货人和收货地址。
