1 用途

DZB–10B系列中间继电器（以下简称继电器）用于直流操作的各种保护和自动控制回路中作为辅助继电器，以增加触点的数量及触点的容量。DZB–11B、12B、13B为电压启动，电流保持的中间继电器，DZB–14B为电流启动电压保持的中间继电器。DZB–15B为电流或电压动作，电流保持或电压保持的中间继电器。

2　结构与工作原理

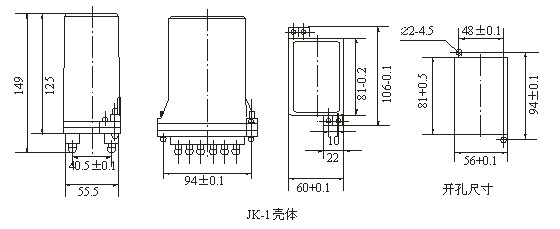

继电器采用JK-1壳体，其外形尺寸、背后端子及安装开孔图见附录2。背后端子接线图见图1。

当动作电压（或电流）加在线圈两端时，衔铁向闭合位置运行，此时，动合触点闭合， 动断触点断开，断开启动电源时，由于具有电压（或电流）保持绕组的磁场的存在，所以衔铁仍然闭合，只有保持绕组断电后，衔铁在接触片的压力作用下返回到原始状态，动合触点断开，动断触点闭合。

3 主要技术要求

1．继电器的额定技术数据及电压绕组电阻值见表1。

2．动作值：

　　a．动作电流不大于80%额定电流；

b．动作电压不大于30%～70％额定电压。

3．返回值：不小于3％的额定值。

4．保持值：

　　a．保持电流不大于80％额定保持电流；

b．保持电压不大于70％额定保持电压。

5．动作时间：在额定电压或电流下，不大于45ms。

6．功率消耗：

a．DZB–11B、12B、15B：

电流绕组不大于4W；

电压绕组不大于7W；

DZB–15B电流动作绕组不大于7W。

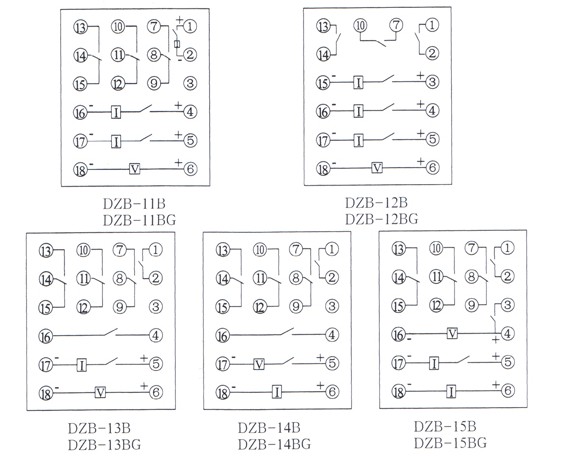

图1 背后端子接线图

表 1

b．DZB–13B：

电流绕组不大于4W；

电压绕组不大于5.5W。

c．DZB–14B：

电流绕组不大于7W；

电压绕组不大于4W。

7．热性能

当环境温度为40℃时，继电器电压工作（或保持）绕组应能长期承受110%额定工作电压（或额定保持电压）值，或电流工作绕组应能长期承受110%额定工作电流值，温升不大于65℃。

8．介质强度

继电器各导电电路连在一起与外露的非带电金属部分及外壳之间、以及在电气上无联系的不同电路之间、线圈电路与触点电路（无保持绕组）之间，应能承受2kV（有效值）、50Hz的交流试验电压，历时1min，而无绝缘击穿或闪络现象。

工作绕组对保持绕组之间、或保持绕组对保持绕组之间，应能承受1kV（有效值）、50Hz的交流试验电压，历时1min，而无绝缘击穿或闪络现象。

同一组的动、静触点间应能耐受1kV（有效值）、50Hz的试验电压，历时1min，而无绝缘击穿或闪络现象。

9．触点断开容量

在直流有感（τ=5ms）回路，U≤250V， I≤1A，为50W；在交流（cosφ=0.4）回路，U≤250V，I≤3A，为250VA。

10．继电器电寿命为5×10³次。

继电器机械寿命为2.5×10⁴次。

11．重量约为0.5kg。

4 调试方法

1．动触点与静触点间隙不小于2mm。

2．动合触点闭合后的压力不小于0.1N，动断触点压力不小于0.08N。调整动作电压在30%～70％额定电压范围内。

3．调整动触点压力可改变继电器的吸合及释放电压或电流数值。

5 外形及订货尺寸

DZB-100系列保持中间继电器

1　用途

　　DZB—100系列保持中间继电器 (以下称继电器) 具有自保持绕组，用于直流操作的继电保护回路中，以增加主保护继电器的触点数量和触点容量。

2　结构和动作原理

　　继电器为电磁式保持中间继电器。其线圈装在导磁体的铁芯上，它由工作绕组和保持绕组构成:DZB—115型，有一个工作绕组(电流绕组) 和一个保持绕组 (电压绕组)；DZB—127型有一个工作绕组 (电压绕组) 和两个保持绕组 (电流绕组)；DZB—138型有一个工作

绕组 (电压绕组)、两个保持绕组 (电流绕组) 和一个阻尼绕组 (端子7—8)。

　　继电器的动、静接触系统分别固定于衔铁和磁轭板上。衔铁与磁轭板用锡青铜连接片铰链 (138型用支柱绞链)，借拉力弹簧作用，使继电器返回。

继电器装于胶木底座上，盖以透明塑料外壳。

继电器可以前面接线也可以后面接线。

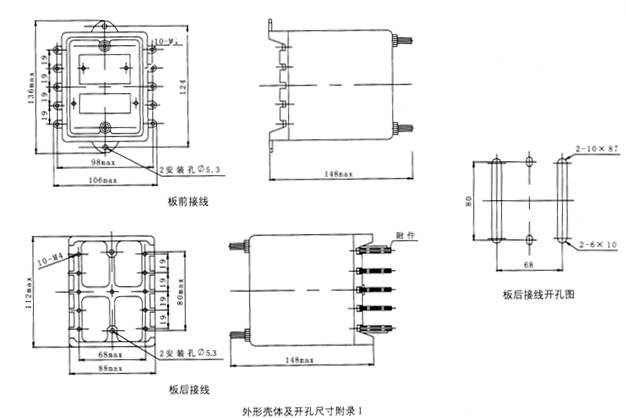

其型号和规格见表1。内部接线图见图1。外形和安装尺寸见《附录》。

3　技术数据（见表2）

表　1

注：DZB—138型为电压动作、电流保持、带阻尼绕组延时动作。

触点规格代号由三位数字组成，自左至右分别表示动合、动断及转换触点。

图注：

DZB-115：1、2保持绕组，3、4工作绕组；

DZB-127：1、2工作绕组，3、4，5、6保持绕组；

DZB-138：1、2工作绕组，3、4，5、6保持绕组，7、8阻尼绕组；

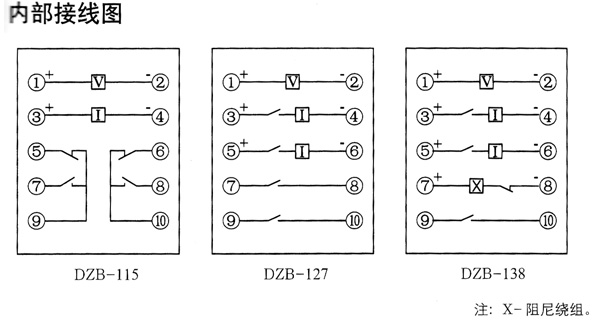

图1　内部接线图 (前视)

表2
