1 用途 DZS–10B系列中间继电器用于各种保护和自动控制回路中，以增加保护和控制线路的触点数量和触点容量。 DZS–11B、13B为动作延时，DZS–12B、14B为返回延时继电器。DZS–15B、16B为电压延时动作和电流保持的继电器。 DZS–11B、12B、13B、14B的线圈线径已改为 0.09mm 以上，满足原电力部反事故措施要求。 2 结构和工作原理 继电器采用JK–1型壳体，外形尺寸及开孔图见附录2，背后端子接线图见图1。 继电器分为动作延时和返回延时两种。在继电器线圈上面或下面装有阻尼环，当线圈通电或断电时，阻尼环中感应电流所产生的磁通阻碍主磁通的增加或减少，由此获得继电器动作延时或返回延时。

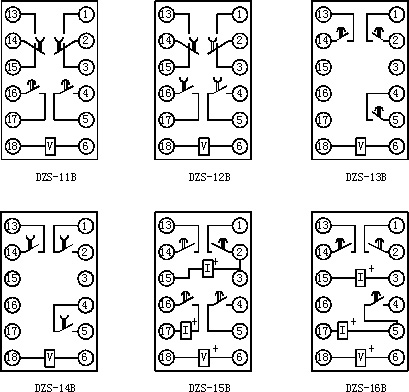

图 1 背后端子接线图
3 技术要求 1．继电器的额定技术数据见表1。 2．动作电压不大于额定电压的70％，返回电压不小于额定电压的2％，（返回延时继电器此项不要求）。 3．动作延时在额定电压下不小于0.06s。 4．返回延时，在通电时间不小于0.5s然后断开电源，其返回时间不小于0.4s，不大于3秒。 5．DZS-15B、16B保持电流不大于额定电流的80%。 6．功率消耗：额定电压下不大于5W。DZS–15B、16B电压绕组不大于3.5W，电流绕组不大于3W。 7．热性能 当周围环境温度为 40℃ 时，继电器电压工作（或电流保持）绕组应能长期承受110％ 额定工作电压（或额定保持电流）值，其最高允许温升应不超过 65℃ 。 当周围环境温度为 40℃ 时，继电器电流保持绕组施加3倍额定保持电流值，历时5s，所有零部件不应有永久性变形或热损坏。 8．继电器各导电电路与外露非带电金属部分及外壳之间、以及在电气上无联系的不同电路之间、线圈电路与触点电路（无保持绕组）之间、导磁体与触点组之间，应能承受交流50Hz，2000V（有效值）电压历时1min的试验，而无击穿或闪络现象。 工作绕组对保持绕组之间以及同一组动静触点之间应能承受交流50Hz，1000V（有效值）电压历时1min的试验，而无击穿或闪络现象。 9．触点断开容量： 在直流有感回路(τ=5ms)，U≤250V，I≤ 1A 为50W；在交流(cosφ= 0.4)回路，U≤250V，I≤ 1A 为250VA。 10．继电器的电寿命为5×103次,机械寿命为2.5×104次。 11．继电器重量约为 0.85kg 。
表 1 型 号 | 直流额定电压(V) | 电阻(Ω) | 保持值 | DZS–11B DZS–12B DZS–13B DZS–14B | 220 | 11600 |
| 110 | 3000 |
| 48 | 660 |
| 24 | 195 |
| 12 | 46 |
| DZS–15B DZS–16B | 220 | 15000 | 1A 、 2A 、 4A | 110 | 3800 | 48 | 790 | 2A 、 4A 、 6A | 24 | 320 | 12 | 58 |

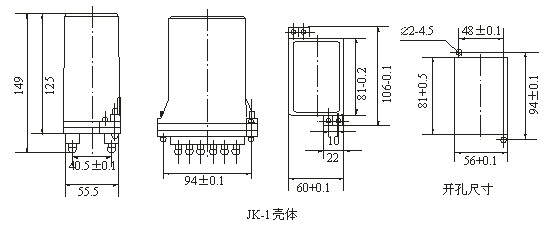

4 调试方法 1．动触点与静触点间隙不小于 2mm 。动作电压应调整在额定电压的35%～70％范围内。 2．动合触点闭合后压力应不小于0.08N，动断触点压力不小于0.08N。 3．改变触电片的压力、动板和铁芯间的气隙，增减阻尼环片数，可获得不同延时数值。 5 外形及订货尺寸
|
