1 用途

DZ－200系列中间继电器(以下简称继电器)用于交直流操作的各种保护和自动控制装置中，以增加触点的数量及容量。 　　

本产品线圈线径已改为 0.09mm 以上，满足电力部门反事故措施要求。

2　型号及含义

继电器的型号及其代表的意义如下：

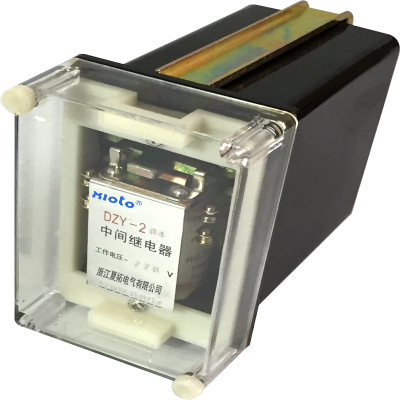

3 结构与工作原理

1．结构

继电器为阀型电磁式继电器。线圈装在“П”型导磁体上，导磁体上面有一个活动衔铁，导磁体两侧装有两排接触系统。接触系统由几个触点组构成。

2．动作原理

当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。

4 技术数据

1．继电器的型号、触点形式、绕组类型及额定数据见表2，线圈电阻值见表3~8。

2．动作值

继电器动作电压为额定电压的30％～70％。动作电流不大于额定电流的80％。DZJ—200、200X的动作电压不大于额定电压值的80%。DZK—200、200X的动作电压为额定电压值的

50％～70％。

3．保持值

　　保持电压不大于额定保持电压的70％。保持电流不大于额定保持电流的80％。

4．返回值

返回值不小于额定值的5％。DZB—200、200X及DZS—200、200X不小于额定值的3%。

　 5．动作时间，返回时间见表1。

6．功率消耗

继电器在额定值时功率消耗见表9。

7．介质强度

继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受2kV（有效值）、50Hz的交流试验电压，历时1min的试验，而无绝缘击穿或闪络现象。

8．热性能

当环境温度为 40℃ 时，电压绕组长期耐受110%额定电压，温升不大于 65℃ 。电流绕组能耐受3倍额定电流，历时5s。

9．触点断开容量

在直流有感（τ=5ms）回路，U≤250V，I≤ 1A ，继电器主触点的断开容量为50W；在交流（cosφ=0.4）回路，U≤250V，I≤ 3A 为250VA。

10．触点的接通能力

a．继电器主触点长期允许通过电流为 5A 。

b．继电器信号触点长期允许通过电流 3A 。　　

11．继电器的电寿命及机械寿命见表10。

12．重量约为 1.5kg 。

5　调试方法

1．继电器的动触点与静触点的间隙不小于 2mm 。

2．动合触点的超行程为 0.3mm ～ 0.5mm ，动合触点闭合后的压力不小于0.1N， 动断触点

压力不小于0.08N，调整动静触点的压力可改变动作值及返回值。

3．DZK—200和DZK—200X系列电压线圈应按其额定电压值串接一个相应的附加电阻。

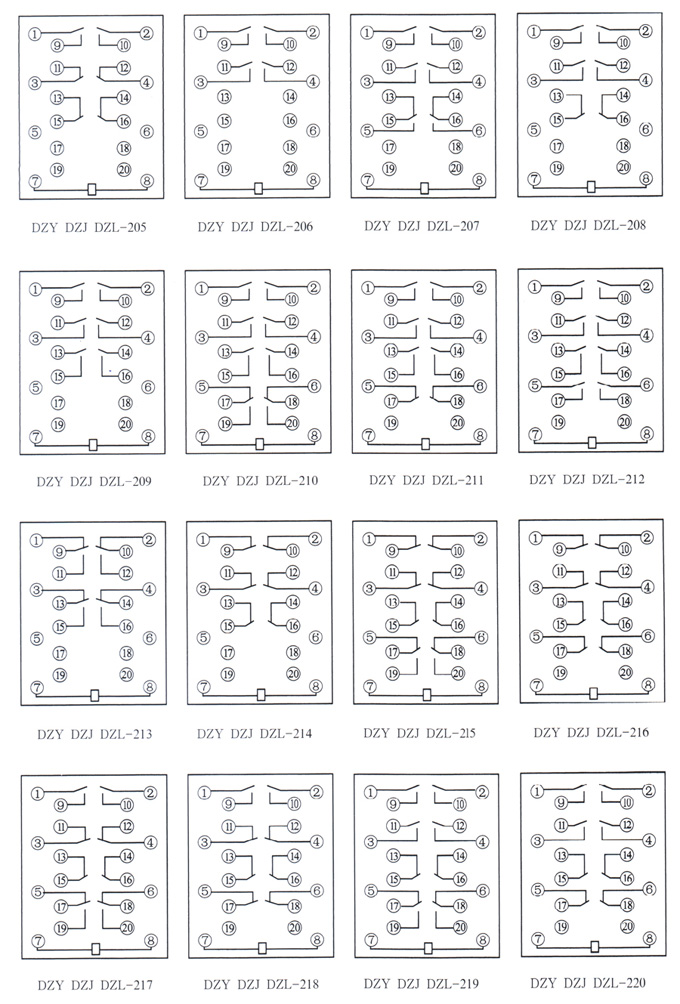

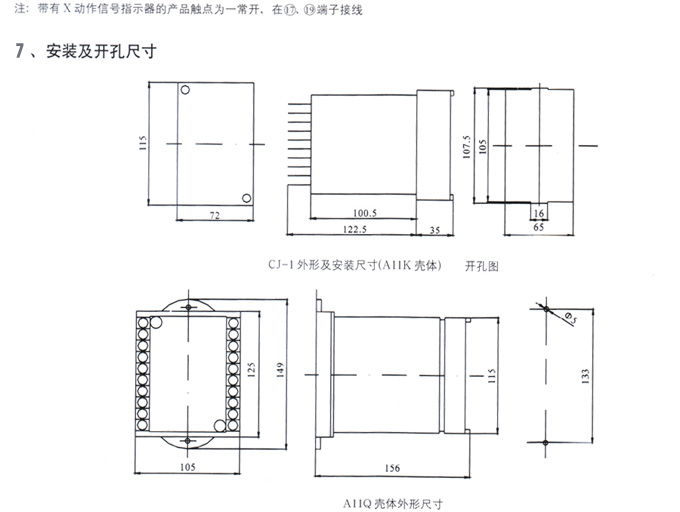

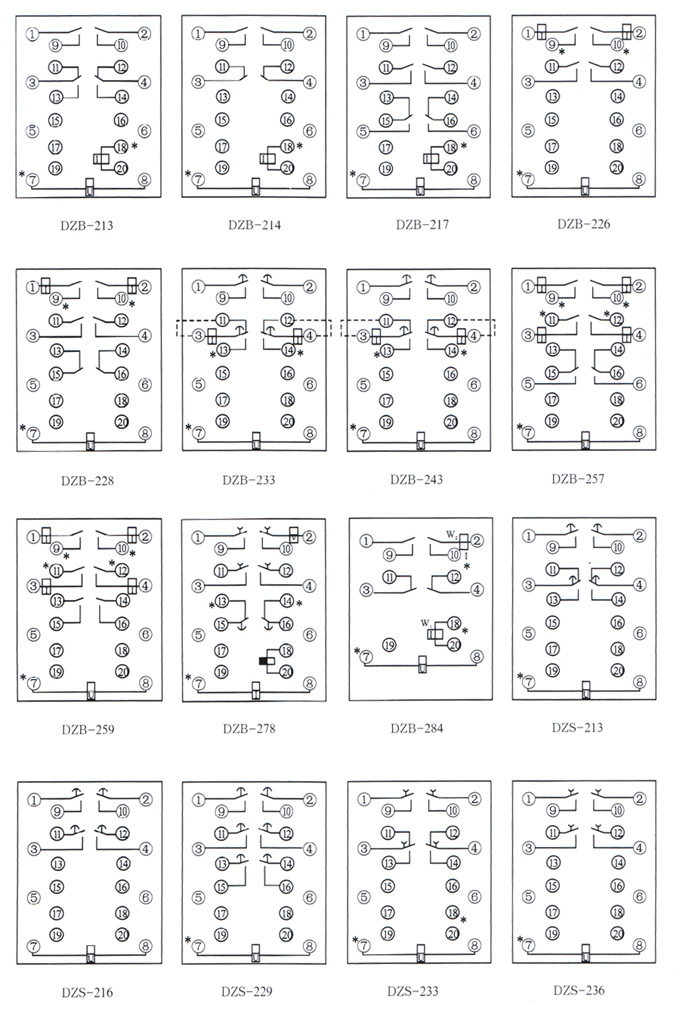

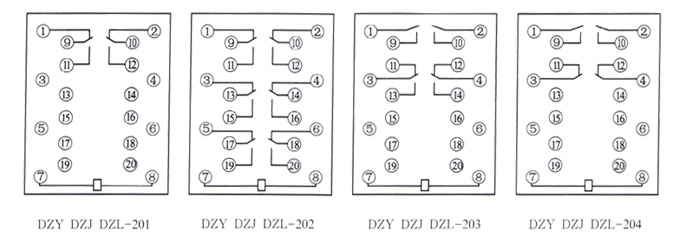

6 内部接线图
