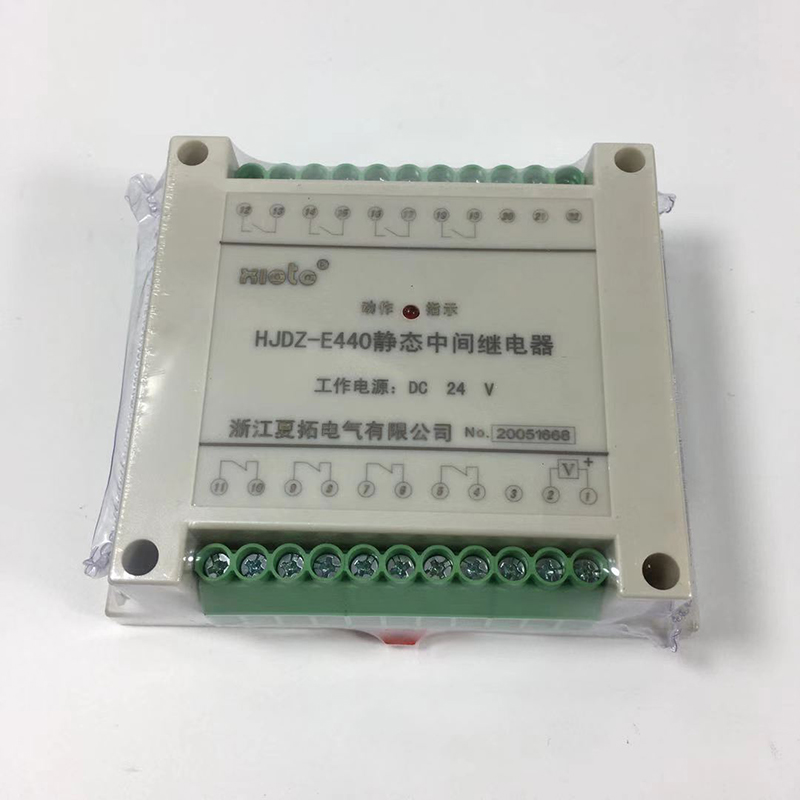

HJDZ系列静态中间继电器

1．特点和用途

本系列端子排中间继电器体积小巧，直接安装在开关柜导轨上，用于直流或交流操作的保护或自动控制回路中，以增加触点数量。

2．结构形式

有导轨安装A，导轨安装E两种结构，具体尺寸参阅外型尺寸图。

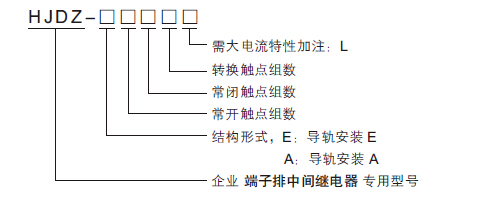

3．产品型号

【图】

4. 技术参数

(1). 额定电压：12VDC 、24VDC 、48VDC、110VDC、220VDC

48VAC、100VAC、110VAC、220VAC、380VAC、415VAC。

(2). 动作电压：直流继电器不大于70％额定电压；交流继电器不大于80%额定电压。

(3). 动作时间：在额定电压下，直流继电器小于20ms，交流继电器小于25ms。

(4). 功 耗：额定电压220V及以下小于3W，额定电压为交流电压380V时，小于5W。

(5). 触点容量：

普通型:可长期接通5A，可断开250VDC τ=5ms 50W直流有感负载：可断开

250VAC COSΦ=0.4 250VA交流负载。

L型:可长期接通8A，可断开250VDC τ=5ms 80W直流有感负载：可断开400VAC COSΦ=0.4 400VA交流负载。

(6). 绝缘电阻：继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300MΩ。

(7). 介质强度：继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压，历时1分钟，无击穿或闪络现象。

5. 使用条件

(1). 环境温度：-15℃~55℃；

(2). 无导电气体，无腐蚀性气体，无较强振动；

(3). 工作电压：不大于120%额定电压；

(4). 工作位置：任意；

(5). 周围磁场强度：小于0.5mT；

(6). 不得有雨水和雪，有防雾、防尘、防风沙设施。

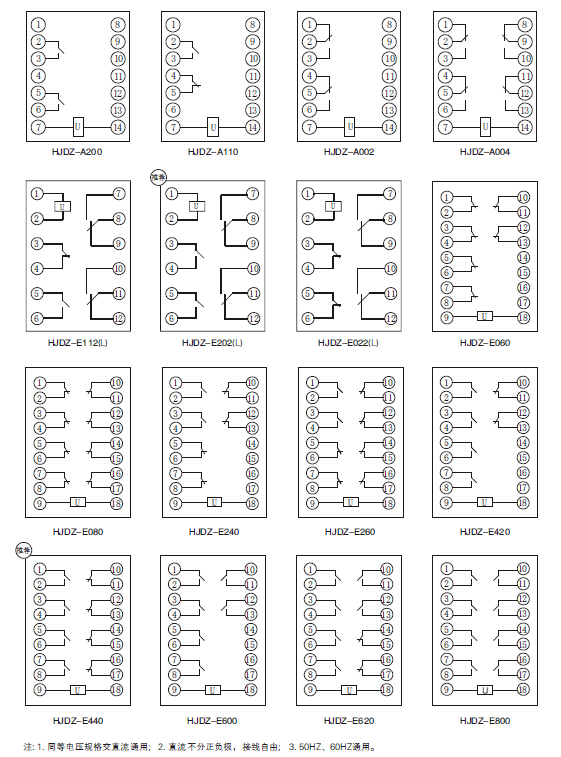

6.产品接线图
