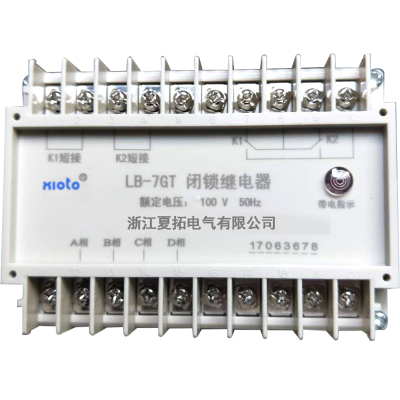

LB-7GT型闭锁继电器

一、用途

LB-7GT型闭锁继电器(以下简称继电器)用于发电厂及变电所内高压母线带电时防止合接地刀闸。

二、原理

继电器按整流式原理构成，该继电器由变压器、电阻器、整流桥、滤波电容、出口继电器

及指示灯组成。继电器接于发电厂及变电所内高压母线上电压互感器(PT)的二次侧、当高压母线无电时，继电器释放，出口继电器接点转换触点的动断部分接通，闭锁触除允许合接地刀闸。

三、主要技术参数

1.额定电压：100V。额定频率：50HZ。

2.继电器加对称三相线电压100V(相电压为58V)时,继电器动作执行元件线圈中流过的电流不小于其动作电流的3倍。

3.加对称线电压100V时,继电器执行元件动作时间不大于15mS。

4.在额定电压（线电压100V,相电压58V）下，继电器每相功率消耗不大于5VA。

5.触点容量：8A, 250V。

6.继电器所有电路对外壳的绝缘应能耐受2KV.50HZ历时1min的试验，而无击穿或闪络现象。

四、调整和校验

1.在继电器端子12－13－14－15脚上加上对称线电压100V（相电压为58V）时，此时继电器转换触点的动断部分断开，动作断开时间不大于0.015S。

2.继电器A相，B相或C相任断一相或两相继电器应能可靠动作。只有三相同时断电继电器触点才返回原始无电壮态。

3.继电器面板指示灯为带电指示灯。正常情况下此灯常亮。

4.端子1和2及3和4分别控制K1和K2。使用时请短接。

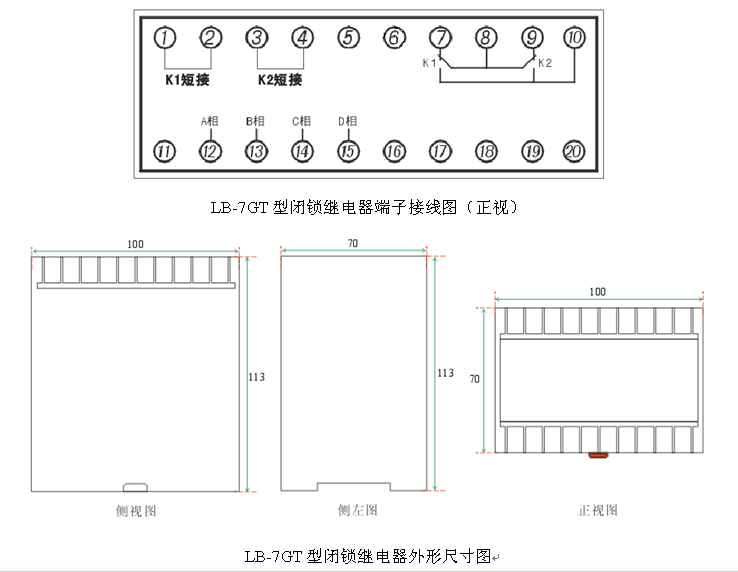

五、端子接线图及外形尺寸图
