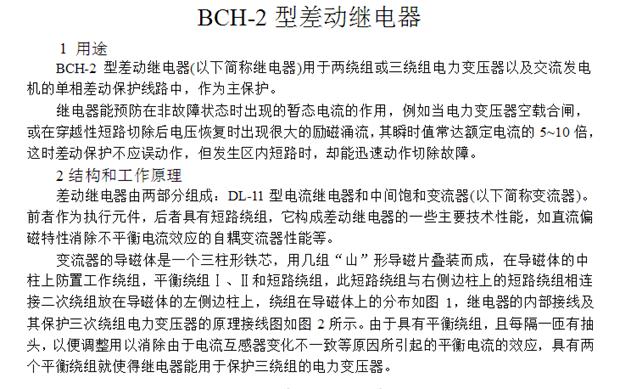

工作绕组、平衡绕组Ⅰ、Ⅱ和短路绕组均有抽头可以满足多种整定值的要求，继电器整定板上的数字即表示相应的绕组匝数，当改变整定板上的整定螺钉所在孔位置时，就可以使动作电流平衡作用和电流偏磁特性在宽广的范围内进行整定。

变流器和执行元件放在一个总的壳子里，为了便于对执行元件进行单独的效验和试验变流器特性时的需要，执行元件的线圈与变流器的二次绕组、平衡绕组与工作绕组是通过连接板进行相互连接的，因而可以在调整试验时接同或断开相应的电路。

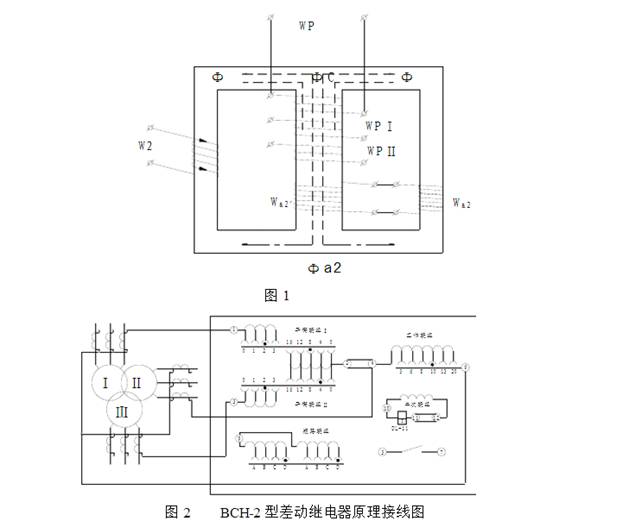

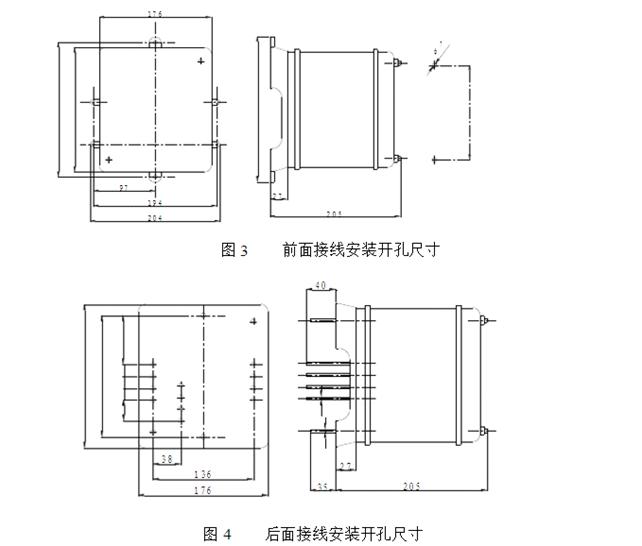

继电器安装在垂直的屏板上，可以前面接线或后面接线（订货时指明），其外形尺寸、安装开孔尺寸见图3、图4

继电器的基本原理是利用非故障时暂态电流中的非周期分量来磁化变流器的导磁体，提高其饱和程度从而构成躲避励磁涌流及穿越性故障时不平衡电流的作用，其相应的特性曲线为直流偏磁特性曲线簇ε=f（k），工作绕组接入保护的差动回路，平衡绕组可以按照实际需要接入电流回路或工作回路

具有短路绕组的变流器其特点是专门利用非周期性电流来磁化导磁体内部的电磁过程，当电力变压器空载合闸时，瞬时值很大的励磁涌流全部流过工作绕组、涌流波形，具有偏于时间轴一侧的特性，分析这种波形可以得到周期性分量及以一定速度衰减的非周期分量，并在导磁体里产生相应的磁通，它们在短路绕组里产生两种不同的反应，直流磁通可以无阻碍地以两个边柱为路径环流。交流磁通将遭到短路绕组的感应作用而消弱，在直流磁通的作用下导磁体迅速饱和，大大降低了导磁率，这就大大恶化了工作绕组与二次绕组间的感应条件，因而显著增大了继电器的动作电流，这便是所谓直流偏磁作用。

当穿越性短路时，短路电流中含有非周期分量电流时，也产生同样的作用，因而也能防止当穿越短路切除后电压恢复时的误动作。

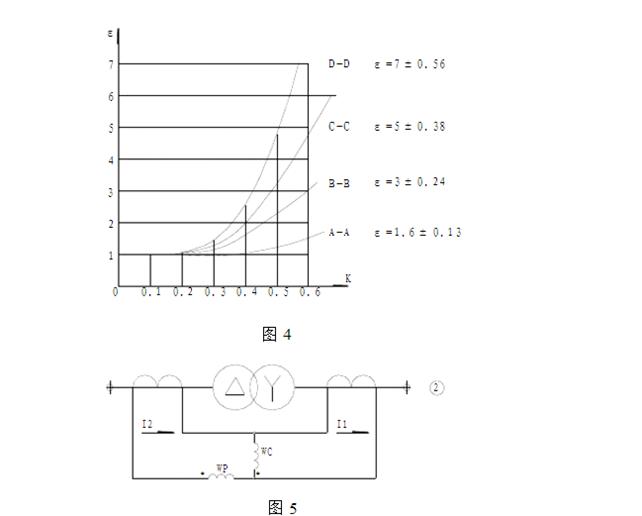

继电器的这种直流偏磁特性用图4的曲线簇ε=f（k）来表征其中。

ε=ICP/ICPO：动作电流倍数，它是具有直流分量时的交流动作电流与直流分量等于零时交流动作电流的比值。

ε=I=/ICP：偏移系数，即直流分量与相应交流动作电流的比值，它表示电流波形对时间轴的偏移程度。

上述ε=f（k）是继电器的静态特性，它是在工作绕组里同时通入交流与直流电流试验取得的，直流电流是时间变化的，而非周期分量电流的数值尚随着时间的增大而逐渐衰减。

为了产生良好的速饱和特性，变流器的工作磁通密度BCP应选择较高，但也必须保证继电器可靠动作所必须的裕量，为此规定在差动继电器的动作电流为5倍起始值时，其可靠系数KH不小于1.3S。

变流器的工作磁通密度是用磁性材料的重量和其始动作安匝的规定值来保证的。当用于保护三绕组电力变压器时，应用两个平衡绕组，并将它们分别接在环流回路的两个臂上，这样就能平衡三个环流回路里不平衡电流的效应，当用于保护两绕组电力变压器时，只要应用一个平衡绕组，在不平衡电流较大的情况下，平衡绕组接入环流回路，当不平衡电流较小，或用于保护交流发电机时，平衡绕组可以接入工作回路，以扩大整定值的范围，平衡绕组的作用可以用两个电流互感器二次电流的比值所决定的平衡系数来表示，实际的平衡系数应用绕组接入的匝数计算，按图5的线路设I1I2分别表示两个电流互感器的二次电流，且I1大于 I2，平衡绕组通常接在电流较小的环流臂上，当工作回路的合成磁化力为零时，不平衡电流的效应便被全部消除，因而得出下列方程式。

（I1-I2）WC-I2W2=0。。。。。。。。。。。。。。。。。。。。。。。。。。（1）或I1WC=I2（WC+W2）

平衡系数KZ为：KZ=I1/I2=（WC+W2）/WC。。。。。。。。。。。。。。。。。。。。。。。。。。。。（2） 接在变流器二次绕组的是DL-11型继电器并规定其动作电压与动作电流，动作电压反应变流器的工作磁通密度，动作功率决定了变流器功率分配比例，并满足生产上通用性的要求。 这种执行元件的特点在于其线圈是电感性的，在变流器饱和的情况下二次感应电势中含有显著的高次谐波，因此这种执行元件便是一个很好的高次谐波滤过器，它基本上反应变流器工作磁通密度的基波。

应该指出，在继电器的工作过程中，不能改变铭牌上的位置。

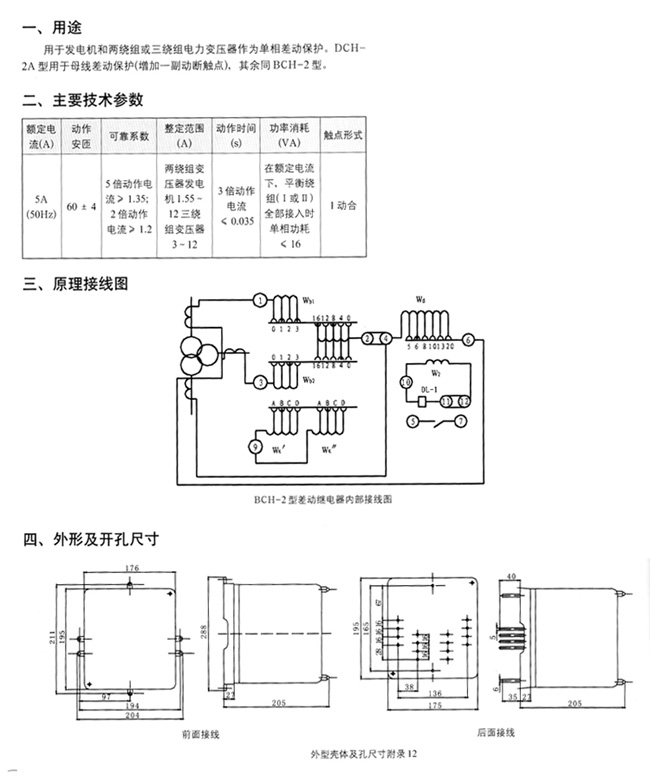

3主要技术数据

3.1 继电器基本参数见表1

3.2 继电器有一个动合触点，在电感性负荷的直流回路中（其时间常数不大于5×10-3S）且电压低于

220V，电流小于2A时，触点断开容量不小于50W。

3.3在正常情况下，电流互感器的变化误差被全部补偿，（变流器工作回路的磁化力相平衡，导磁体里磁通为零）工作绕组和平衡绕组能长期通过10A电流。

它是在一个平衡绕组和工作绕组的全部匝数接入时，通直流电流进行试验。

3.4 当各绕组的匝数全部接如,短路绕组接在A-A位置,它们的阻抗值列于表2

3.5 继电器所有电路对外壳的绝缘应能耐受2000V（有效值）、50HZ的交流电压历时1min的试验而无绝缘击穿或闪络现象。

3.6 继电器的重量不大于4kg。

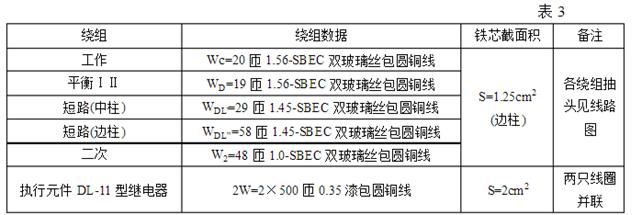

3.7 继电器的绕组数据列于表3

4安装、使用与维护

4.1继电器固定在垂直屏板上，其周围环境应无尘埃或腐蚀性气体，并且光线充足便于检查。

4.2 在使用继电器以前应进行必要的检查，不应有在运输过程中产生的损坏，接线及紧固零件不应松脱，可动系统没有阻滞现象。

4.3在使用继电器过程中，应进行定期检查，当触点烧焦发黑时应用沾有汽油的抹布，轻轻檫拭，不许用砂纸或其它磨料清洁触点。

4.4 当更换触点时应重新调整，校验DL-11型继电器，其主要项目与方法如下：

4.4.1 桥形触点应沿着其固定铆轴无摩檫的自由活动，其活动范围应能满足静触点在刚刚相碰时就同时接触（即静触点片还未产生弯曲就已同时接触）。在断开位置，当动触点在其固定铆轴中自由活动时，不致触及静触点片。

4.4.2 动作时，动触点应在静触点片的中心线上滑动（偏差不大于1mm）。

4.4.3 动静触点的相对位置及止挡螺钉的位置应这样选择，使得动触点在静触点片上的滑动距离不小于1mm，当动触点不能超出静触点片的银点平面。

4.4.4 动静触点间总的间隙应不小于2mm。

4..5 用高内阻的交流低电压表测量动作电压，动作值测定方法如下：

a．按本产品说明书第五章5.4条5.4.3项调整右侧止挡螺钉。

b．转动指针使游丝处于比较紧的状态，然后调节电阻R使得通过继电器线圈的电流约为0.225，并保持不变。

c．调整左侧止挡螺钉，使得线圈上的电压降约为1.56V。

d 转动指针，放松游丝至继电器刚刚动作为止。

e．在不变更游丝状态的情况下，使指针对准铭牌上的刻度并紧固之。

f．再重复效验一遍，其动作电流与动作电压应符合b、c款的规定。

g．重新进行整机调试，以满足技术条件为准b、c款供参考。

5 订货须知

订货时应指明：

5.1 继电器的型号、名称

5.2 接线方式（前面接线或后面接线），如不注明按后面接线供货。

5.3订货数量
