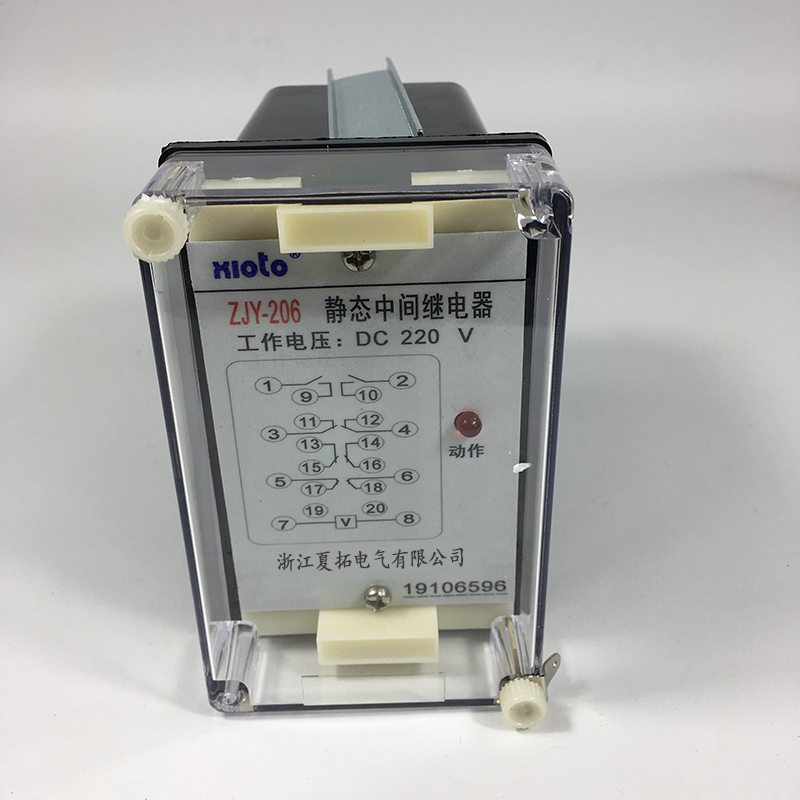

ZJY-206应用

ZJY-206静态中间继电器用于各种继电器保护和自动控制装置中，以扩充触点数和增加触点容量。

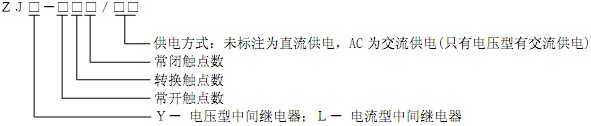

ZJY-206型号及含义

ZJY-206主要性能

常规110V 和220V 的电磁型中间继电器所用导线很细、匝数很多，存在容易断线、可靠性低、动作 时间和返回时间长等缺点。

ZJY-206继电器特点

本系列中间继电器采用线圈电压较低的多个继电器组合而成，具有以下性能和特点：
3.1 采用进口密封型继电器，防潮，防尘，不断线，可靠性高。
3.2 ZJY、ZJL、ZJB 为快速中间继电器，动作和返回时间快。
3.3 继电器动作后有灯光指示。
3.4继电器电气和机械寿命长。
3.5触点容量大，触点接触电阻小。
3.6 绝缘耐压水平高。

ZJY-206技术条件

4.1 环境基准条件 环境温度：20±2℃ 相对湿度：45%～75% 大气压力：86～106KPa
4.2 正常使用条件
环境温度：-10℃～+50℃ 环境相对湿度：不大于 90% 大气压力：80～110KPa 储存和运输过程中极限温度：-25℃～+70℃
使用地点的海拔高度：不大于 2500 米 使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到
允许极限值以下；可靠的供电电源。

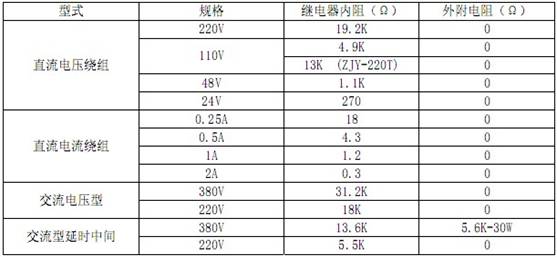

4.3 继电器线圈额定值：

4.4 特性参数
动作值和保持值
直流电压型：不大于70% 额定电压，不小于50% 额定电压。 交流电压型：不大于70% 额定电压，不小于30% 额定电压。 直流电流型：不大于70% 额定电流，不小于40% 额定电流。
返回值：不小于5% 额定值。
ZJY、ZJL、ZJB 系列快速中间继电器动作和返回时间：不大于 20ｍS。0.1S～10S， 级差0.1S
4.5 触点最大容量：
切断负载能力：直流 250V 以下，τ=5ms，感性负载 50W，阻性负载 150W； 交流 250V 以下，负载 1200VA；
允许长期接通电流：5A。
4.6 绝缘电阻：用 1000V 摇表测量各引出端子对外壳锁紧螺钉之间的绝缘电阻不小于 10MΩ。
4.7 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压 2000V，同组触点间能承受工频电压 1000V， 历时一分钟无击穿。
4.8 抗干扰性能：符合国家 GB6162-85《静态继电器及保护装置的电气干扰试验》标准(适用于 ZJS 类)。
4.9电气寿命：触点在额定负荷下为一万次。
4.10机械寿命：触点在空载状态下为三百万次。

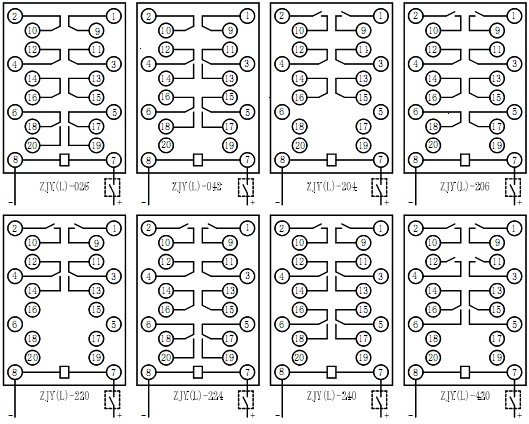

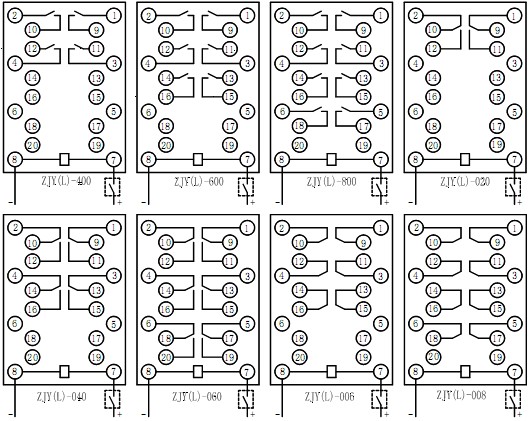

ZJY-206内部接线图

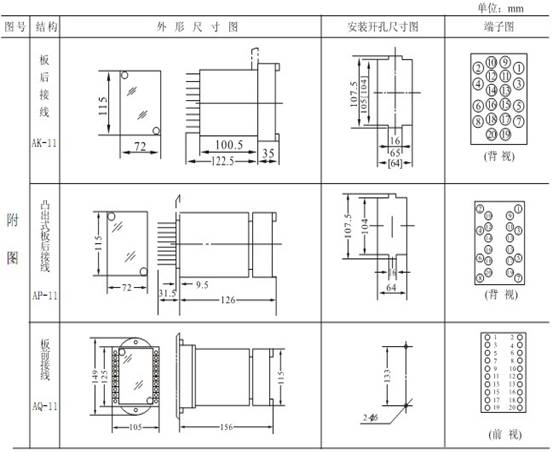

ZJY-206外形及安装开孔尺寸图
