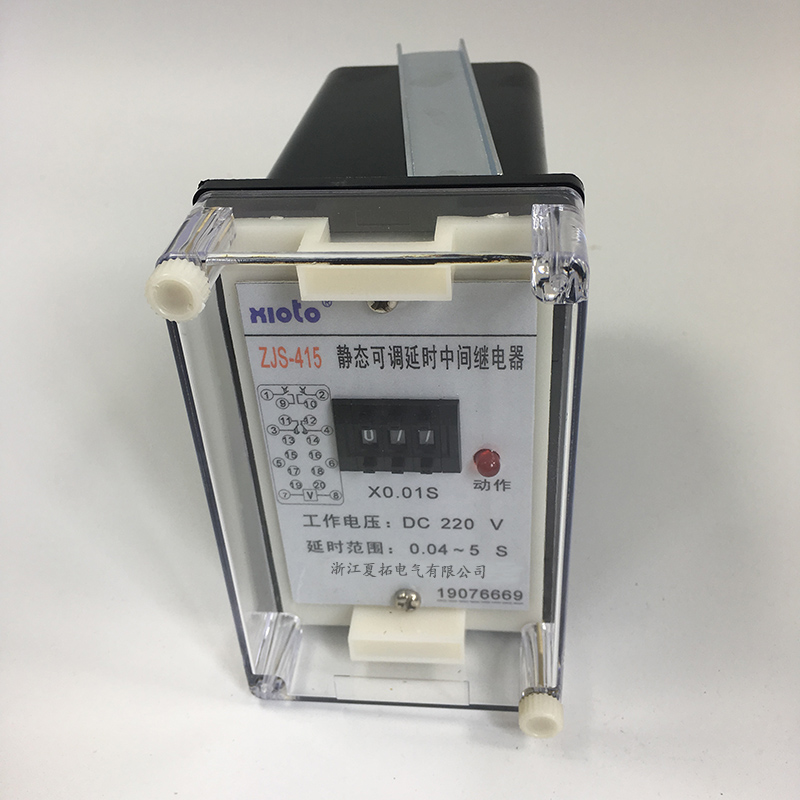

ZJS-415应用

ZJS-415延时中间继电器用于各种继电器保护和自动控制装置中，以扩充触点数和增加触点容量。
型号含义

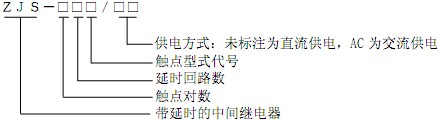

ZJS-415型号含义

ZJS-415主要性能

常规 110V 和 220V 的电磁型中间继电器所用导线很细、匝数很多，存在容易断线、可靠性低、动作
时间和返回时间长等缺点。

ZJS-415特点

本系列中间继电器采用线圈电压较低的多个继电器组合而成，具有以下性能和特点：
3.1 采用进口密封型继电器，防潮，防尘，不断线，可靠性高。
3.3 ZJS 系列带延时的中间继电器，动作或返回延时可用面板上的拨轮开关整定。
3.4 继电器动作后有灯光指示。
3.5 继电器电气和机械寿命长。
3.6 触点容量大，触点接触电阻小。
3.7 绝缘耐压水平高。

4.1 环境基准条件
环境温度：20±2℃
相对湿度：45%～75%
大气压力：86～106KPa
4.2 正常使用条件
环境温度：-10℃～+50℃
环境相对湿度：不大于 90%
大气压力：80～110KPa
储存和运输过程中极限温度：-25℃～+70℃
使用地点的海拔高度：不大于 2500 米
使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到
允许极限值以下；可靠的供电电源。
4.3 继电器线圈额定值：

4.4 特性参数
动作值和保持值
直流电压型：不大于 70% 额定电压，不小于 50% 额定电压。
交流电压型：不大于 70% 额定电压，不小于 30% 额定电压。
直流电流型：不大于 70% 额定电流，不小于 40% 额定电流。
返回值：不小于 5% 额定值。
ZJS 系列带延时的中间继电器延时范围和级差：0.04S～1S， 级差 0.01S；
0.1S～10S，级差 0.1S
延时中间继电器 ZJS-441、ZJS-12Z、ZJ-8 型号是为用户特殊要求而设计生产的特殊继电器。
ZJS-441 为4 路各自独立、固定 9 秒延时的延时中间继电器。
ZJS-12Z 是启动 9 秒后继电器动作，再经充电 1 小时后继电器返回，然后每隔 9 秒动作并保持 1 秒
后返回，每次动作出口转换接点转换一次并发出信号。
ZJ-8 为 8 个各自独立的中间继电器，继电器正面接插件出线。
4.5 最大功耗
直流电压型：220VDC 下，ZJS 系列不大于 7W，其它不大于 3W。
交流电压型：220VAC 下，ZJS 系列不大于 7VA，其它不大于 3VA。
直流电流型：不大于1.5W
4.6 触点最大容量：
切断负载能力：直流 250V 以下，τ=5ms，感性负载 50W，阻性负载 150W；
交流 250V 以下，负载 1200VA；
允许长期接通电流：5A。
4.7 绝缘电阻：用 1000V 摇表测量各引出端子对外壳锁紧螺钉之间的绝缘电阻不小于 10MΩ。
4.8 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压 2000V，同组触点间能承受工频电压 1000V，
历时一分钟无击穿。
4.9 抗干扰性能：符合国家 GB6162-85《静态继电器及保护装置的电气干扰试验》标准(适用于 ZJS 类)。
4.10 电气寿命：触点在额定负荷下为一万次。
4.11 机械寿命：触点在空载状态下为三百万次。

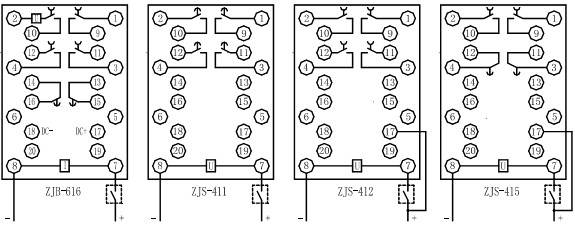

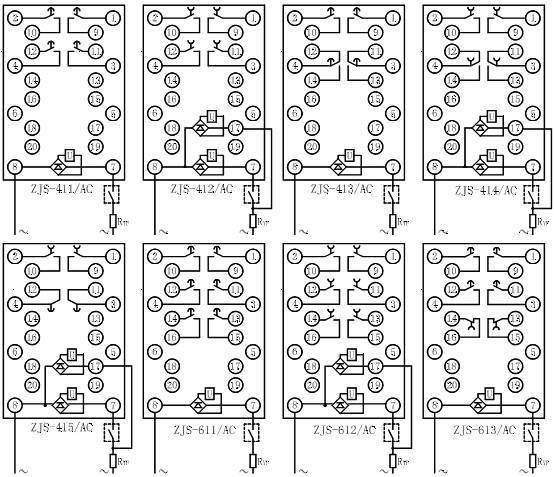

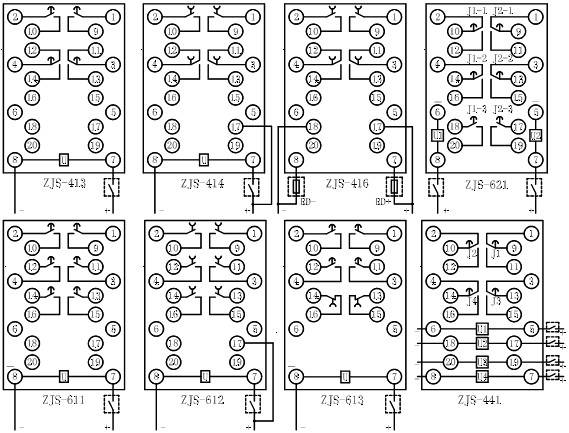

ZJS-415内部接线图
