DL-10系列电流继电器

1 用途

DL-10系列电流继电器(以下简称继电器)用于电机、变压器及输电线的过负荷和短路保护线路中，作为启动元件。

2 结构和原理

继电器安装在垂直的屏板上，可以前面接线或后面接线。采用透明的壳罩可以清楚地观察到继电器的内部结构及整定位置，继电器内部接线图见图1，开孔图见图2。

继电器是瞬时动作电磁式继电器，当电磁铁线圈中有电流通过时，衔铁克服反作用力矩而处于动作状态，当电流升高到整定值(或大于整定值)时，继电器立即动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器立即返回，动合触点断开，动断触点闭合。

继电器铭牌刻度值及额定值是指继电器线圈串联时的数值，转动刻度盘上指针，可改变游丝的作用力矩，从而可以改变继电器动作值。可以将线圈串联或并联，因而可使继电器的整定范围变化一倍。

3 技术要求

3.1 接触系统的组合形式见表1。

3.2动作值变差：不大于6%

变差＝(最大动作值-最小动作值)／五次动作平均值×100%

3.3 动作时间：继电器在1.1倍整定值时，动作时间不大于0.12s。在2倍整定值时，动作时间不大于0.04s。

3.4 触点断开容量：在电压不大于250V，电流不大于2A时的直流有感负荷电路(时间常数不大于5±0.75ms)中，断开容量为50W；在交流电路中为250VA。

3.5当继电器加1.75倍整定值或更高的电流时，继电器的动合触点应无抖动地闭合。

3.6继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘，应能耐受50Hz交流电压2kV历时1min的试验。

3.7 继电器的重量：约1kg。

3.8 继电器的技术数据见表2

表2

4 使用和维护

继电器使用时，需取去外壳，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动片轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。

继电器在重新调整时，必须保证：

4.1 可动系统的轴向活动量在0.15～0.3mm之间。

4.2 动片与磁极间的气隙，应当保证继电器在额定的任何工作情况下，动片和磁板不得相碰。

4.3具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合静触点和一动断静触点。

4.4 当指由第一刻度值旋向最终刻度值时，游丝各圈不相碰。

4.5继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±1mm)，动、静触点总气隙不小于2mm。

4.6 静触点和限制片之间的距离应不大于0.3mm。

4.7在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，最大整定值的调整，主要是改变动片和磁板间的气隙等。

4.8 不宜润滑继电器轴和轴承。

4.9不允许用砂纸或其它粗糙材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。

5 订货须知

a. 继电器型号、名称；

b. 电流最大整定值；

c. 安装方式(不注明按凸出式后接线供货)；

d. 订货数量、交货地址。

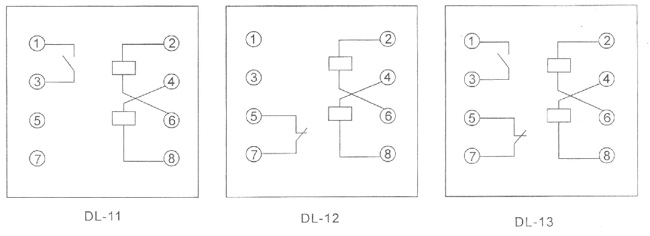

图1 DL-11、12、13电流继电器内部接线图(正视)

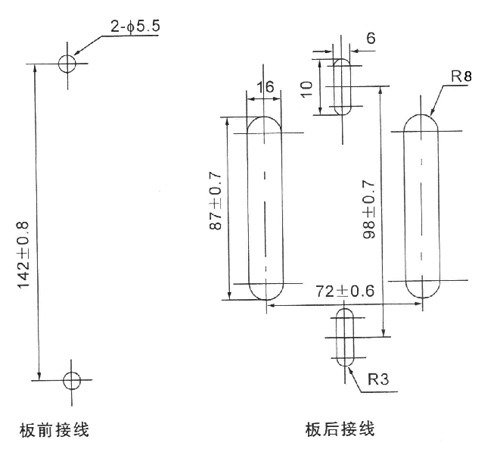

图2 DL-10系列安装开孔尺寸图
