1 用途

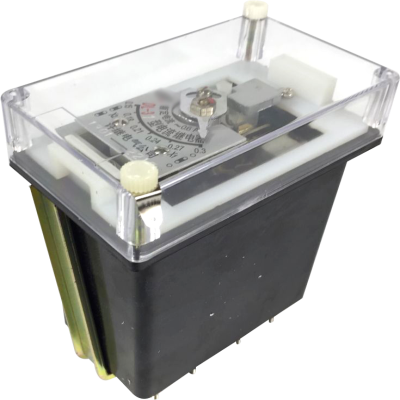

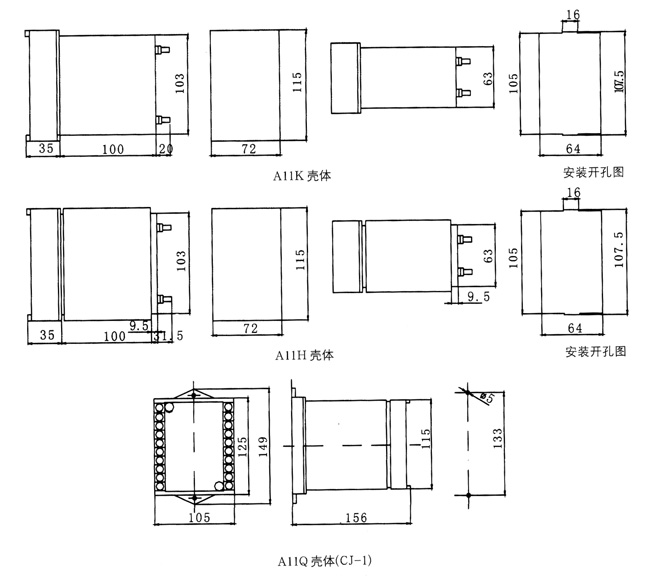

DL-30系列电流继电器（以下简称继电器）用于电机、变压器及输电线路的过负荷与短路保护线路中，作为启动元件。 2 结构与工作原理 继电器采用AK-11K、H、Q壳体，背后端子接线图见图1。 ,,

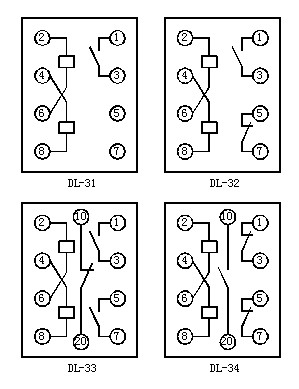

图1 背后端子接线图 继电器是瞬时动作电磁式继电器。主要由铁芯、线圈、触点等部分组成。当电流升高至整定值（或大于整定值）时，继电器立即动作，动合触点闭合，动断触点断开。当电流降低至0.8倍整定值时，继电器返回，动合触点断开，动断触点闭合。 3 技术要求 1．继电器额定电流、整定范围、动作电流、功率消耗、返回系数见表1。额定频率50或60Hz。 2．动作值极限误差不超过±6％。 3．动作值一致性不超过5%。 4．温度变化引起的变差不超过±5%。 5．动作时间 在1.1 倍实测动作值时，动作时间不大于 0.12s；在2 倍实测动作值时，动作时间不大于0.04s。 6．热性能 a．连续耐热极限值 当周围环境温度为 40℃ 时，继电器能在长期允许电流（见表1）下工作，无绝缘和电气元件的损坏，线圈温升不超过 65℃。 b．短期耐热极限值 继电器整定在两线圈串联时的最大整定值处，线圈能承受10倍额定电流历时1s的电流冲击，无绝缘和其它元件的损坏。 7．过电流能力 输入电流均匀地分别从最小、最大整定值上升到表2所列的相应试验电流。继电器的动合触点不应有不能工作的抖动，去除输入电流时不应有不返回现象。 8．绝缘电阻不小于300MΩ。 9．介质强度为 继电器导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值）50Hz交流试验电压，历时1min，无绝缘击穿或闪络现象。 10．动作可靠性 a．在动作电流或返回电流下，继电器动作过程中的可动系统不应当停滞在中间位置。 b．当对线圈突然施加整定电流的1.75倍激励量时，其动合触点应无抖动地闭合。 c．当无外来碰撞和振动，继电器的整定值为铭牌中部值或大于中部值时，激励电流为整定电流的0.6倍，继电器的动断触点应可靠地闭合。 11．触点断开容量 在直流有感(τ=5ms)回路，U≤250V，I≤ 2A ，为50W；在交流(cosφ= 0.4)回路，U≤250V，I≤ 2A ，为250VA。 12．电寿命为500次，机械寿命为5000次。 13．重量约为 1.5kg 。
表1 型 号 | 最大整定 电流(A) | 额定电流(A) | 长期允许电流(A) | 电流整定 范围(A) | 动 作 电 流(A) | 最小整定值时的 功率消耗(VA) | 返回 系数 | 线圈串联 | 线圈并联 | 线圈串联 | 线圈并联 | 线圈串联 | 线圈并联 | DL ︱ 30 | 0.05 | 0.08 | 0.16 | 0.08 | 0.16 | 0.0125 ～ 0.05 | 0.0125 ～ 0.025 | 0.025 ～ 0.5 | 0.4 | 0.8 | 0.2 | 0.3 | 0.6 | 0.3 | 0.6 | 0.05 ～ 0.2 | 0.05 ～ 0.1 | 0.1 ～ 0.2 | 0.5 | 0.6 | 1 | 2 | 1 | 2 | 0.15 ～ 0.6 | 0.15 ～ 0.3 | 0.3 ～ 0.6 | 0.5 | 2 | 3 | 6 | 4 | 8 | 0.5 ～ 2 | 0.5 ～ 1 | 1 ～ 2 | 0.5 | 6 | 6 | 12 | 6 | 12 | 1.5 ～ 6 | 1.5 ～ 3 | 3 ～ 6 | 0.55 | 10 | 10 | 20 | 10 | 20 | 2.5 ～ 10 | 2.5 ～ 5 | 5 ～ 10 | 0.85 | 20 | 10 | 20 | 15 | 30 | 5 ～ 20 | 5 ～ 10 | 10 ～ 20 | 1 | 50 | 15 | 30 | 20 | 40 | 12.5 ～ 50 | 12.5 ～ 25 | 25 ～ 50 | 6.5 | 100 | 15 | 30 | 20 | 40 | 25 ～ 100 | 25 ～ 50 | 50 ～ 100 | 23 | 200 | 15 | 30 | 20 | 40 | 50 ～ 200 | 50 ～ 100 | 100 ～ 200 |
| 0.7 |
|
